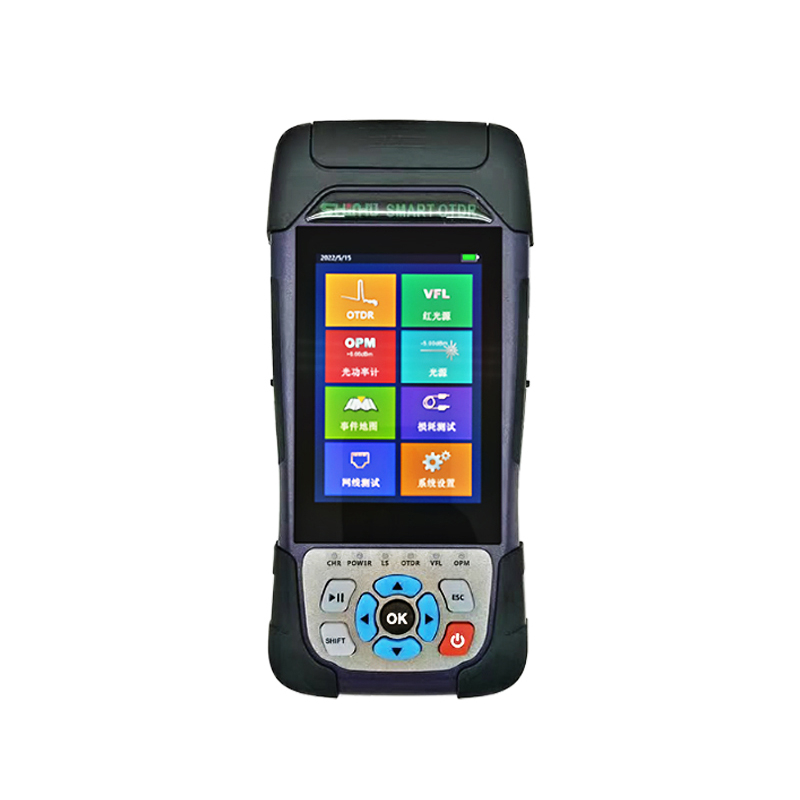

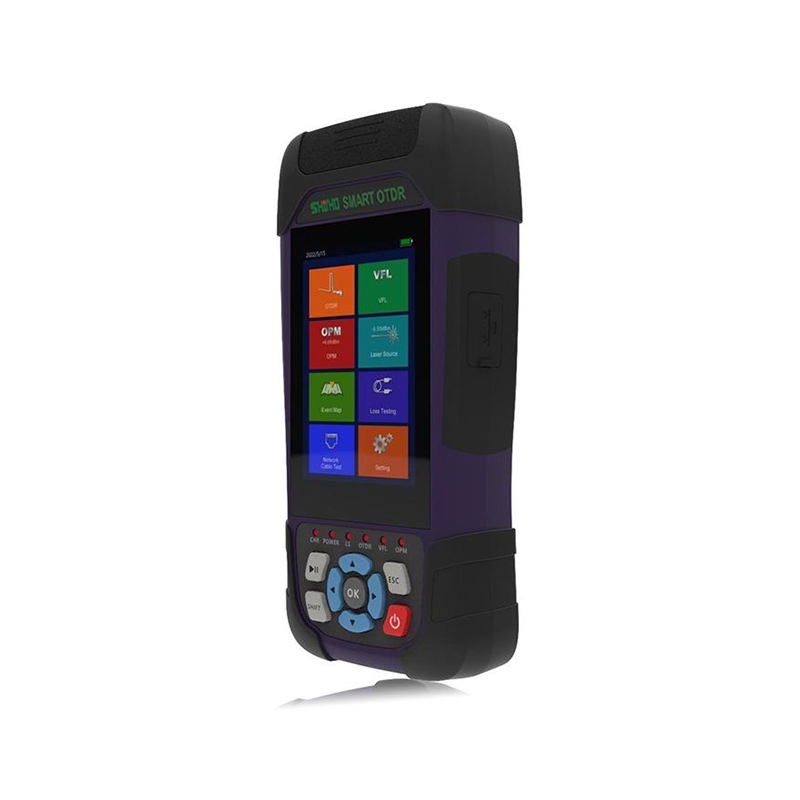

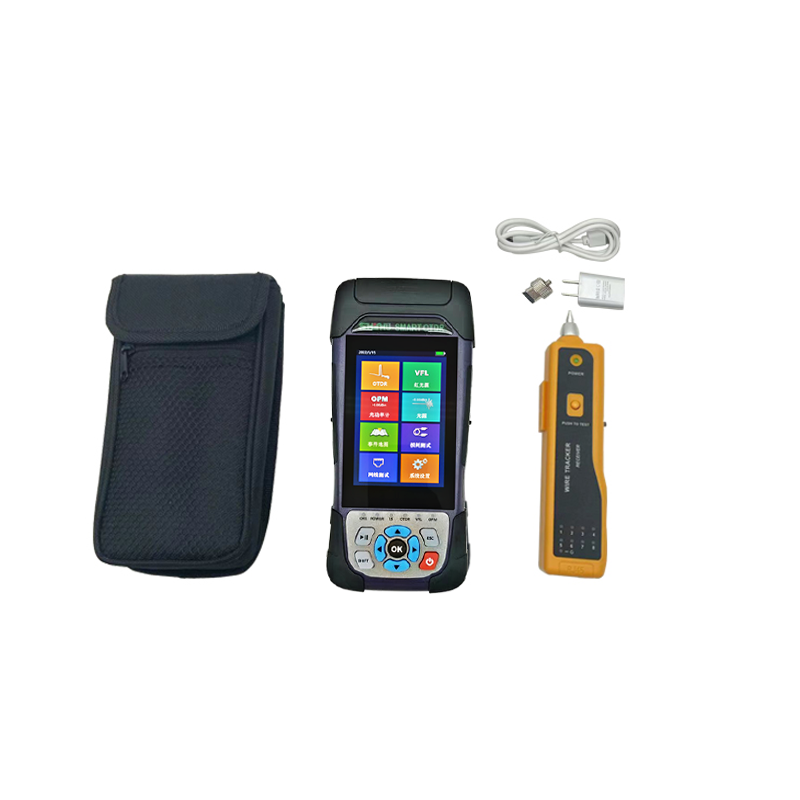

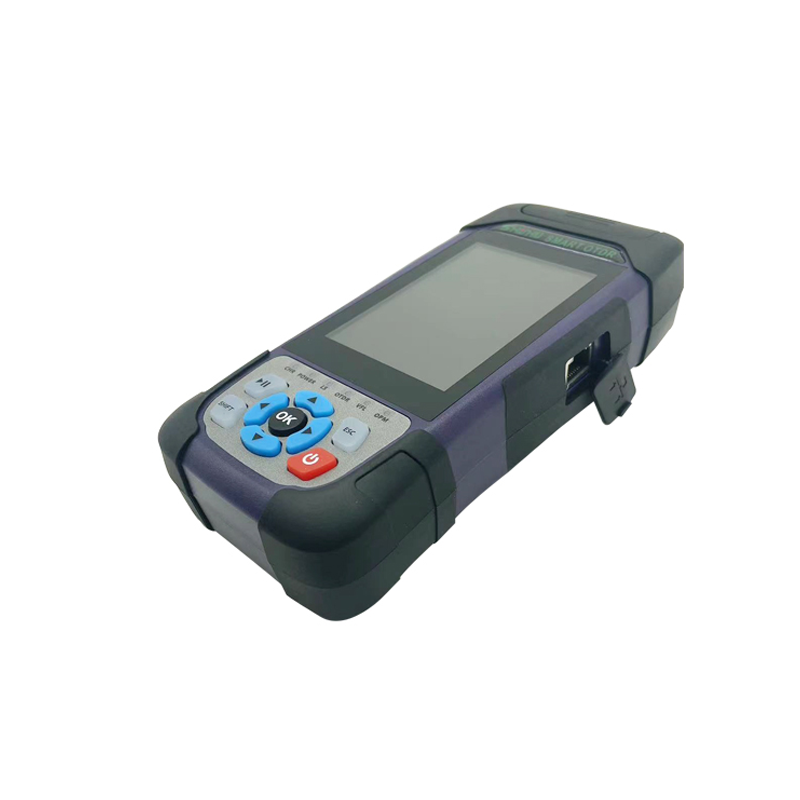

سلسلة X-100S الذكية OTDR

X100S-D24

1310/1550±20

24/22

2.5

X100S-SF1

1310 ± 20

24

2.5

X100S-SF2

1550±20

22

2.5

X100S-SF3

1610±20

22

2.5

X100S-SF4

1625 ± 20

22

2.5

X100S-SF5

1650±20

22

2.5

المنطقة الميتة للحدث

2.5 م

منطقة التوهين

8 م

نطاق القياس

100 م / 500 م / 1 كم / 2 كم / 5 كم / 10 كم / 20 كم / 40 كم / 60 كم / 90 كم

عرض النبض

5ns/10ns/20ns/50ns/100ns/200ns/500ns/1μs/2μs/5μs/10μm

دقة

± (1 م + الفاصل الزمني لأخذ العينات + نطاق قياس 0.005٪)

الخطية

± 0.2 ديسيبل/ديسيبل

نقاط العينة

الحد الأقصى لنقاط أخذ العينات: 20000

قرار أخذ العينات

25 سم ~ 8 م

حل الخسارة

0.001 ديسيبل

دقة النطاق

0.001 م

معامل الانكسار

1.0000 ~ 2.0000

دقة الانعكاس

± 3 ديسيبل

تنسيق الملف

معيار تنسيق الملف: SOR

مستوى السلامة

الفئة الثالثة ب

درجة الحرارة/الرطوبة

درجة حرارة البيئة: - 10 درجة مئوية ~ +50 درجة مئوية

درجة حرارة التخزين: -40 درجة مئوية ~ +70 درجة مئوية

الرطوبة: 0~90% (بدون تكاثف)

البعد/الوزن

170 × 120 × 30 ملم / 340 جرام (مع البطارية)

بطارية

3.7 فولت/4000 مللي أمبير

محول

يو اس بي (النوع سي)

الطول الموجي

800/1300/1310/1490/1550/1625/1650 نانومتر

يتراوح

أ: -70 ~ + 10 ديسيبل ميلي واط ب: -50 ~ + 26 ديسيبل ميلي واط

تكرار

270 هرتز/330 هرتز/1 كيلو هرتز/2 كيلو هرتز

ريبة

±5%

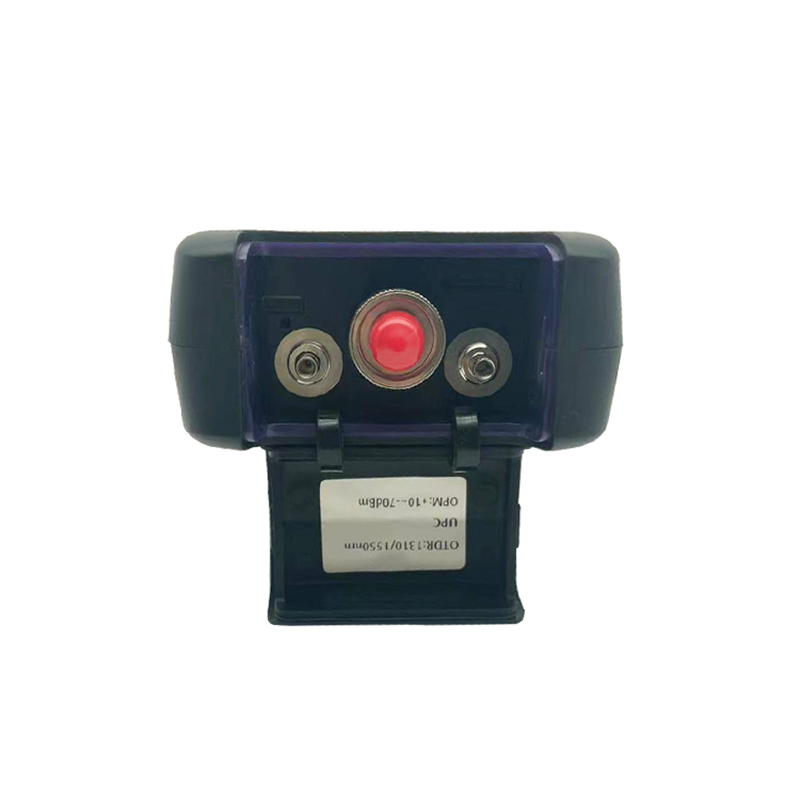

موصل

FC/SC/ST

الطول الموجي

1310/1550 نانومتر

نوع الليزر

FP-LD

قوة

-5 ديسيبل مللي أمبير ~ ± 2 ديسيبل

ريبة

±5%

موصل

FC/SC/ST

VFL

≥10 ميغاواط

RJ45

تسلسل الخط / العثور على الخط
