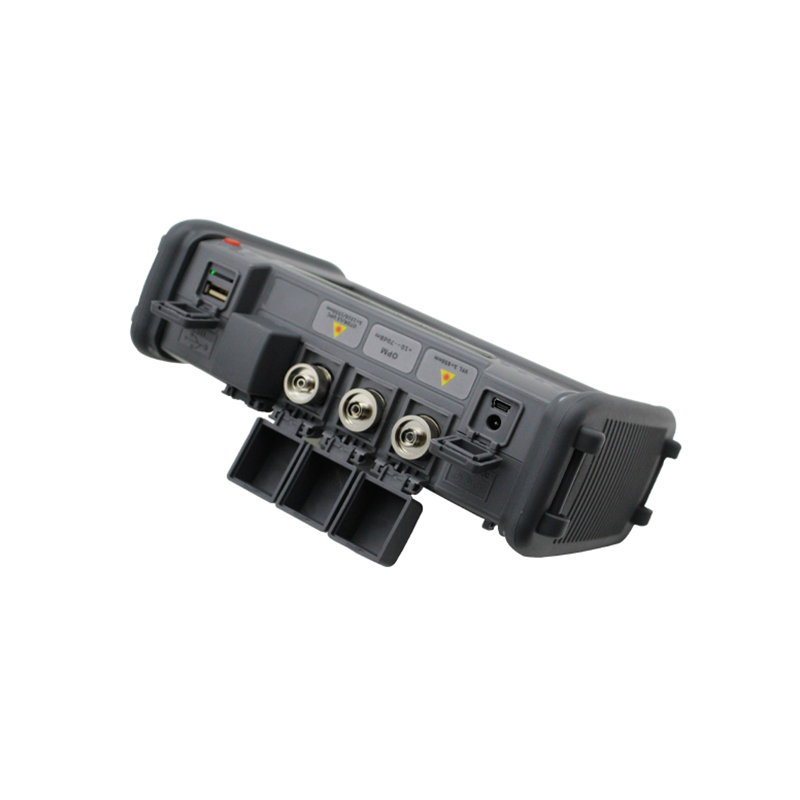

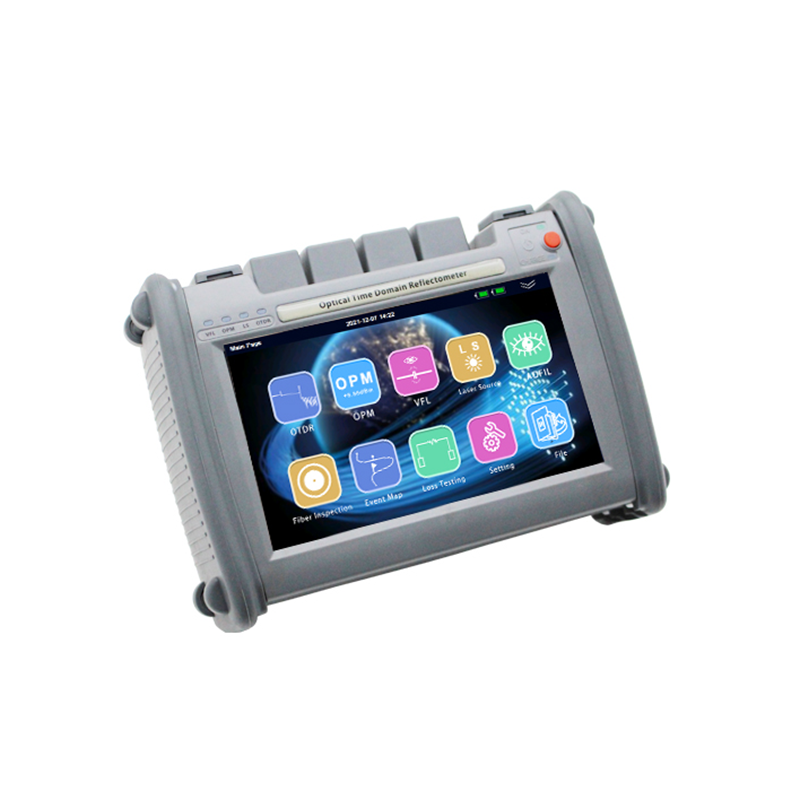

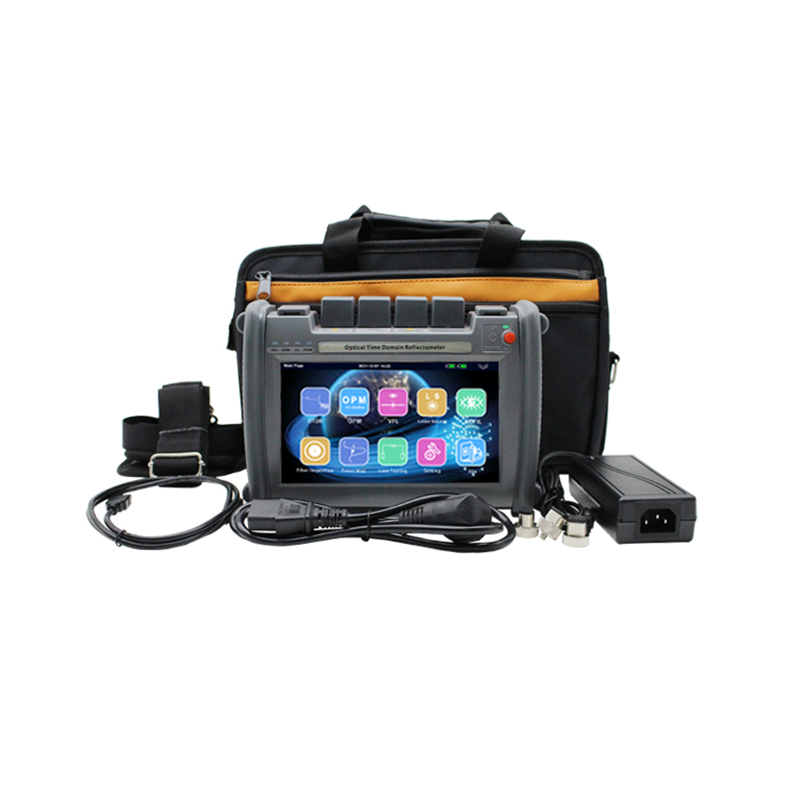

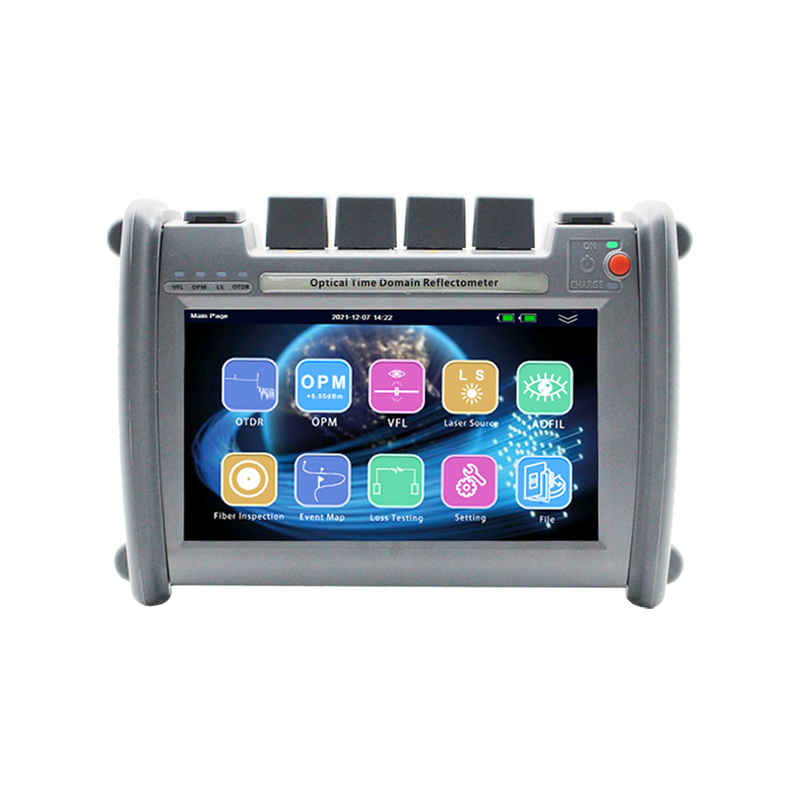

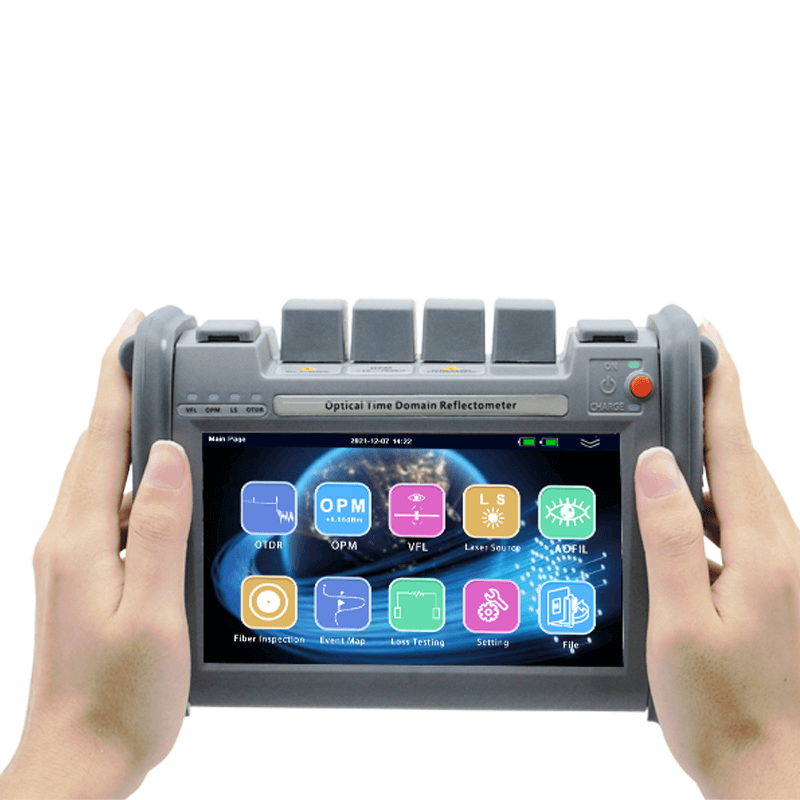

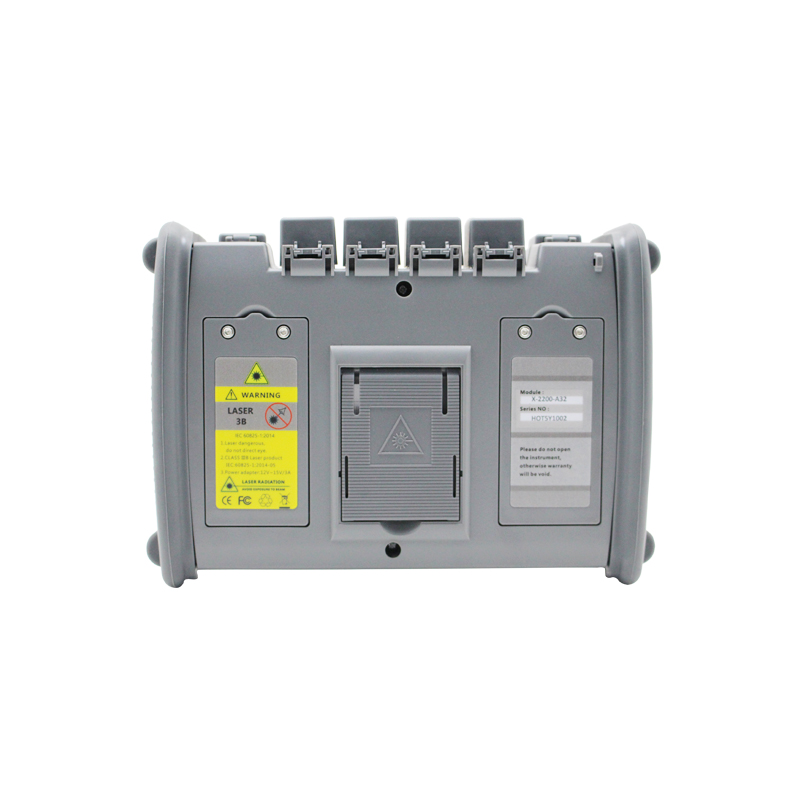

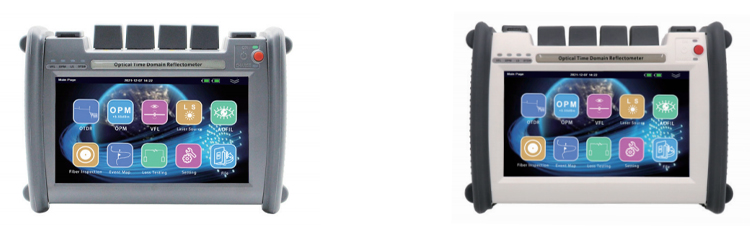

X-2200 multifunción OTDR

Varios rangos de longitud de onda y dinámica están disponibles
batería dual de 20 horas de largo Long
7 pulgadas Colorida Captive Touch Screen
Módulos de función multifuncional
Disponibilidad:
Cantidad:
  • X-2200

  • Shinho

Descripción del Producto



CARACTERÍSTICAS


◆ Interfaz de usuario conveniente:

• LCD TFT colorido de 7 pulgadas

• Pantalla táctil cautiva

• Menús de operación amigables y convenientes

◆ Procesamiento de datos conveniente:

• Almacenamiento automático de datos

• Datos de exportación de disco USB, cable USB y tarjeta SD

• El módulo 4G transmite datos a la nube

◆ Alta fiabilidad:

• Batería dual de 20 horas de largo

• resistente al agua y a prueba de polvo

• Detección y protección de luz automática

• Temperatura operativa: -10 ° C ~+50 ° C

• Temperatura de almacenamiento: -40 ° C ~+80 ° C

◆ Módulos de función multifuncional:

• OTDR/ OPM/ VFL/ Fibra Inspección/ Prueba de pérdida/ fuente de láser/ AOFIL (o mapa de eventos)

• Diferentes rangos dinámicos y longitudes de onda disponibles (hasta 45dB, 2 ~ 4 longitudes de onda)


Aplicaciones


◆ Prueba de red CATV

◆ Prueba de red de acceso

◆ Prueba de red LAN/WAN

◆ Prueba de red de metro

◆ Pruebas de laboratorio y fábrica

◆ Disparo de problemas en tiempo real


PRESUPUESTO


Longitud de onda (máx: 4λ)

Modo único

Modo múltiple

1310nm/1490nm/1550nm/1625nm/1650nm

850/1300 nm

Rango dinámico

32-45db

22/26DB

Evento/Atenuación Zona Dead

0.8m/4m

2m/8m

Mínimo Resolución de muestreo

0.05m

Max. Punto de muestreo

256,000

Linealidad

≤0.05db/dB

Resolución de pérdida

0.001db

Resolución de distancia

0.01m

Precisión de la distancia

± (1M+RangeX3x10-5+Resolución de muestreo) (independientemente del índice de refracción)

Memoria

Tarjeta SD 16g (> 100000 datos)

Interfaz

USB (tipo AX1, tipo BX1)

Batería

7.4V/2500MAHX2 (baterías de litio)

Temperatura

Temperatura ambiental: -10 ° C ~+50 ° C, temperatura de almacenamiento: -20 ° C ~+70 ° C

Humedad

≤ 95% (no condensación)

Dimensión/peso

215x155x68 mm/1.1kg (con batería)


Otros módulos funcionales


Módulo

Parámetro

Nota

VFL

1-20MW

10MW en valor predeterminado

OPM

Opcional a: -70dbm ~+10dbm;

Opción B: -50dbm ~+23dbm

Opción A en valor predeterminado

Fuente láser

Salida: -5dbm ± 2dB, frecuencia: CW/270Hz/1KHz/2kHz

Solo modo único

Aofil

Análisis de enlaces inteligentes de Muti-Pulse

Opción

Módulo IoT

Módulo 4G, incluir el módulo GPS

Opción


Módulos


Módulo

Longitud de onda (nm)

Rango dinámico (DB)

X2200-S-A32

1310/1550

32/30

X2200-S-A35

1310/1550

35/33

X2200-S-A37

1310/1550

37/35

X2200-S-A40

1310/1550

40/38

X2200-S-A42

1310/1550

42/40

X2200-S-A45

1310/1550

45/40

X2200-S-B32

1625

32

X2200-S-B35

1625

35

X2200-S-B38

1625

38

X2200-S-B40 (filtro)

1625

40

X2200-S-C32

1650

32

X2200-S-C35

1650

35

X2200-S-C38

1650

38

X2200-S-C40

1650

40

X2200-S-AB32

1310/1550/1625

32/30/30

X2200-S-AB35

1310/1550/1625

35/33/32

X2200-S-AB37

1310/1550/1625

37/35/34

X2200-S-AB40

1310/1550/1625

40/38/37

X2200-S-AB42

1310/1550/1625

42/40/38

X2200-S-AC32

1310/1550/1650

32/30/30

X2200-S-AC35

1310/1550/1650

35/33/32

X2200-S-AC37

1310/1550/1650

37/35/34

X2200-S-AC40

1310/1550/1650

40/38/37

X2200-S-AC42

1310/1550/1650

42/40/38

X2200-M26

850/1300

22/26

X2200-SM32

1310/1550/850/1300

32/30/22/26

X2200-SM35

1310/1550/850/1300

35/32/22/26

X2200-SM40

1310/1550/850/1300

40/38/22/26

X2200-S-AP35

1310/1490/1550

35/33/32

X2200-S-AP38

1310/1490/1550

38/36/35


Lista de descargas
descargar
Shinho X55B Automático de un paso Cleaver.pdf
descargar
S-100 Small Diameter Fiber Fusion Splicer.pdf
descargar

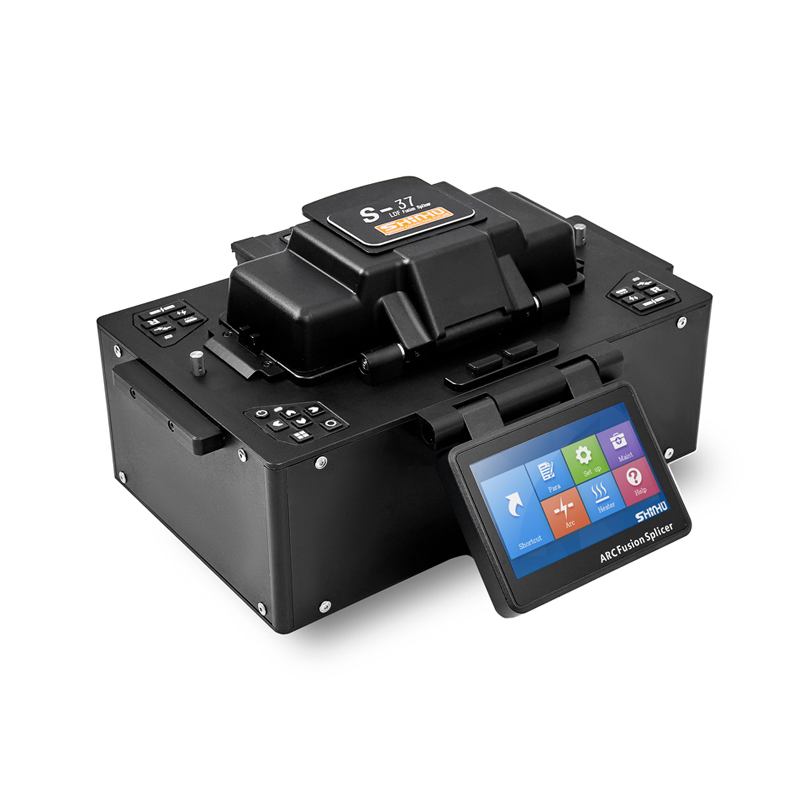

S-37 LDF Fibra especializada Fusion Splicer.pdf
descargar

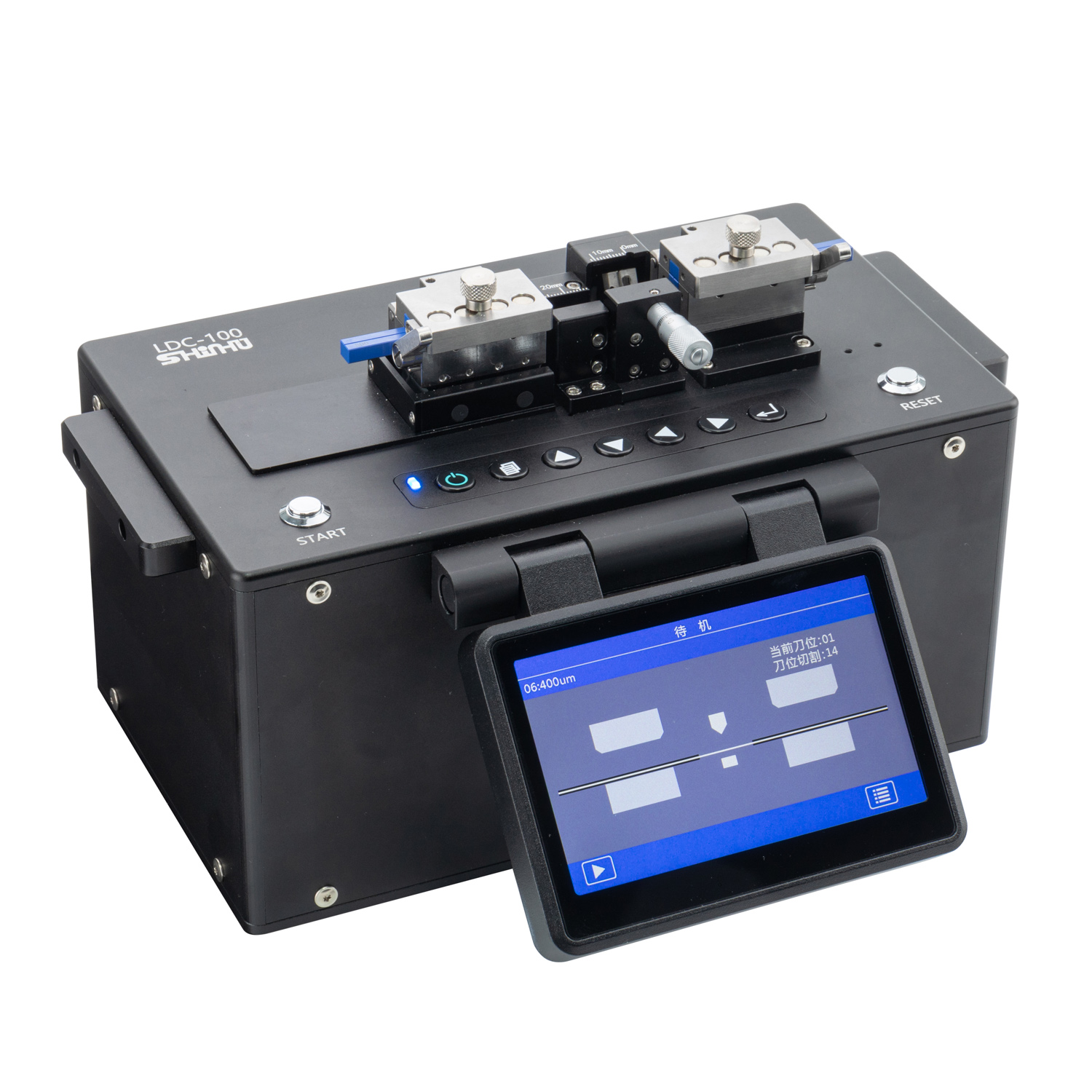

LDC-100 Cleaver de fibra óptica de gran diámetro.pdf
descargar

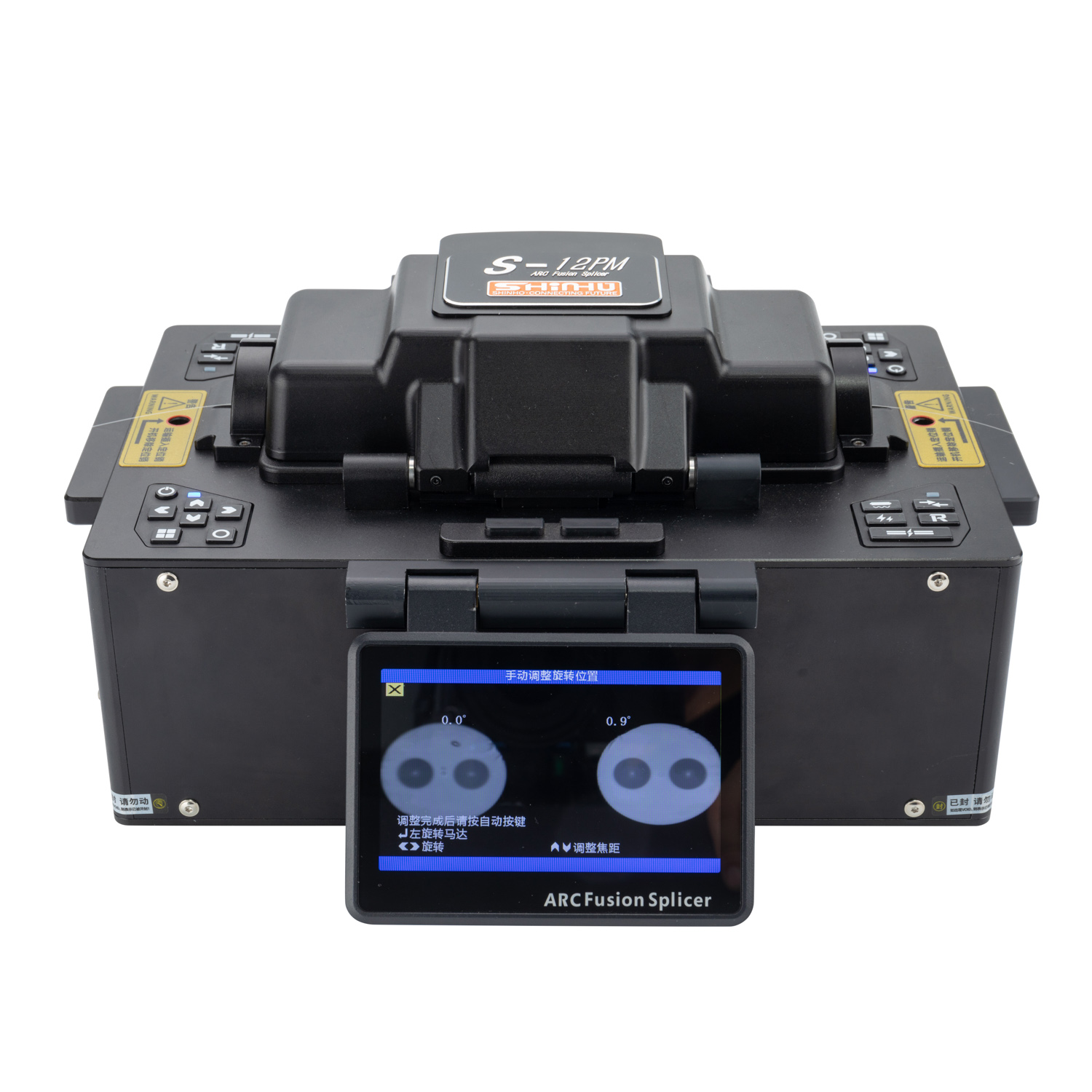

Polarización S-12 Manteniendo Fiber Fusion Splicer.pdf
descargar

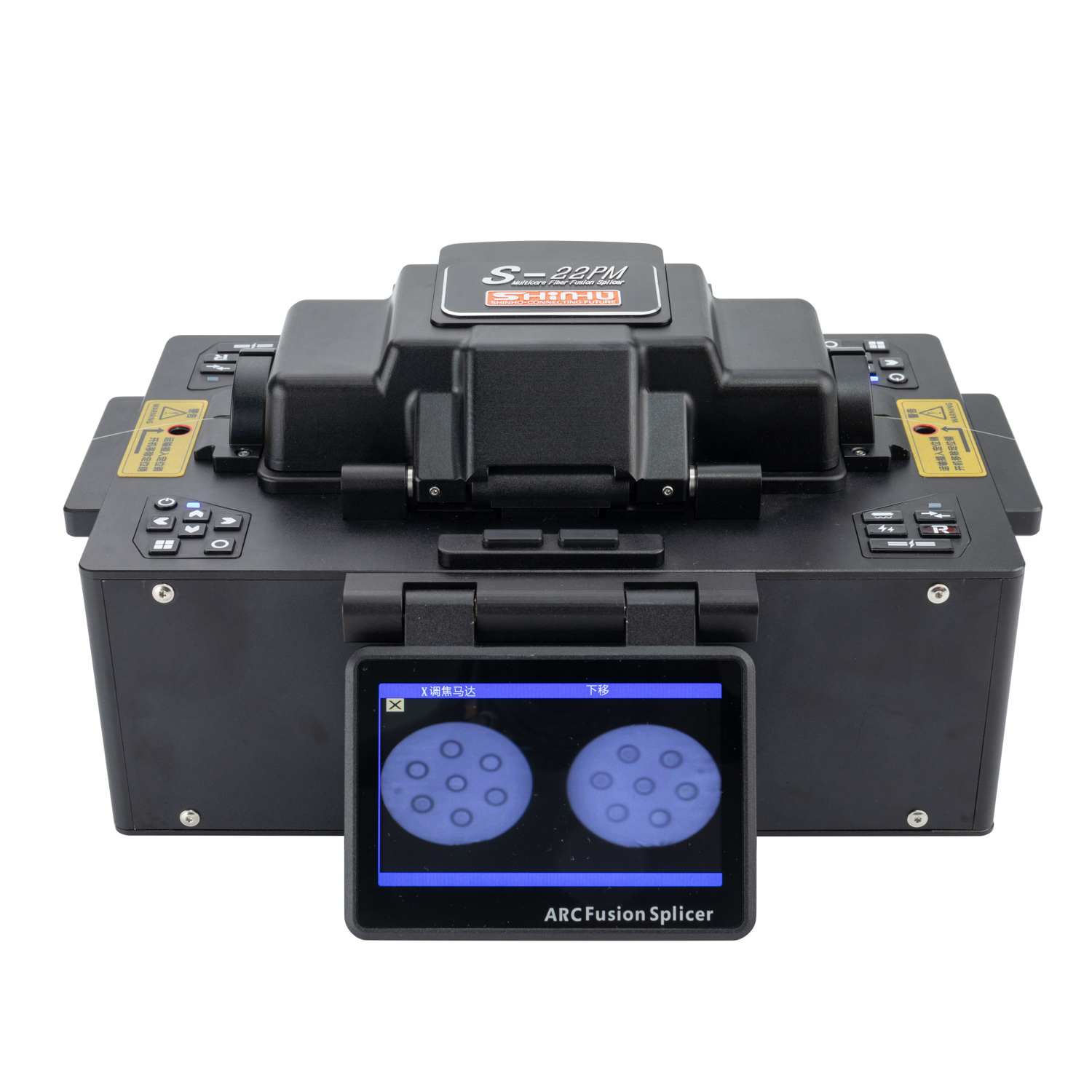

S-22 Fusion Fusion Splicer.pdf de múltiples núcleos
descargar

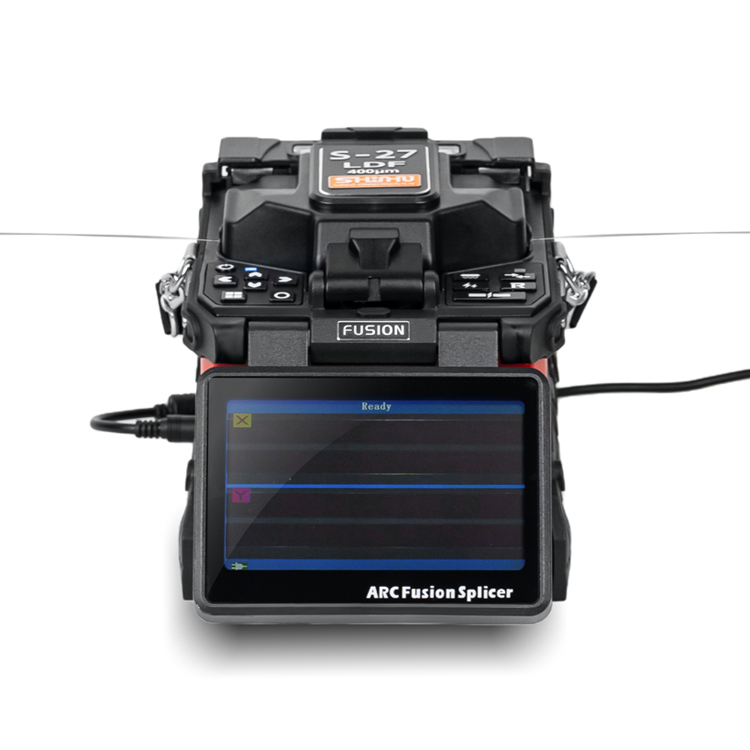

S-27 LDF Specialty Fiber Fusion Splicer.pdf
descargar

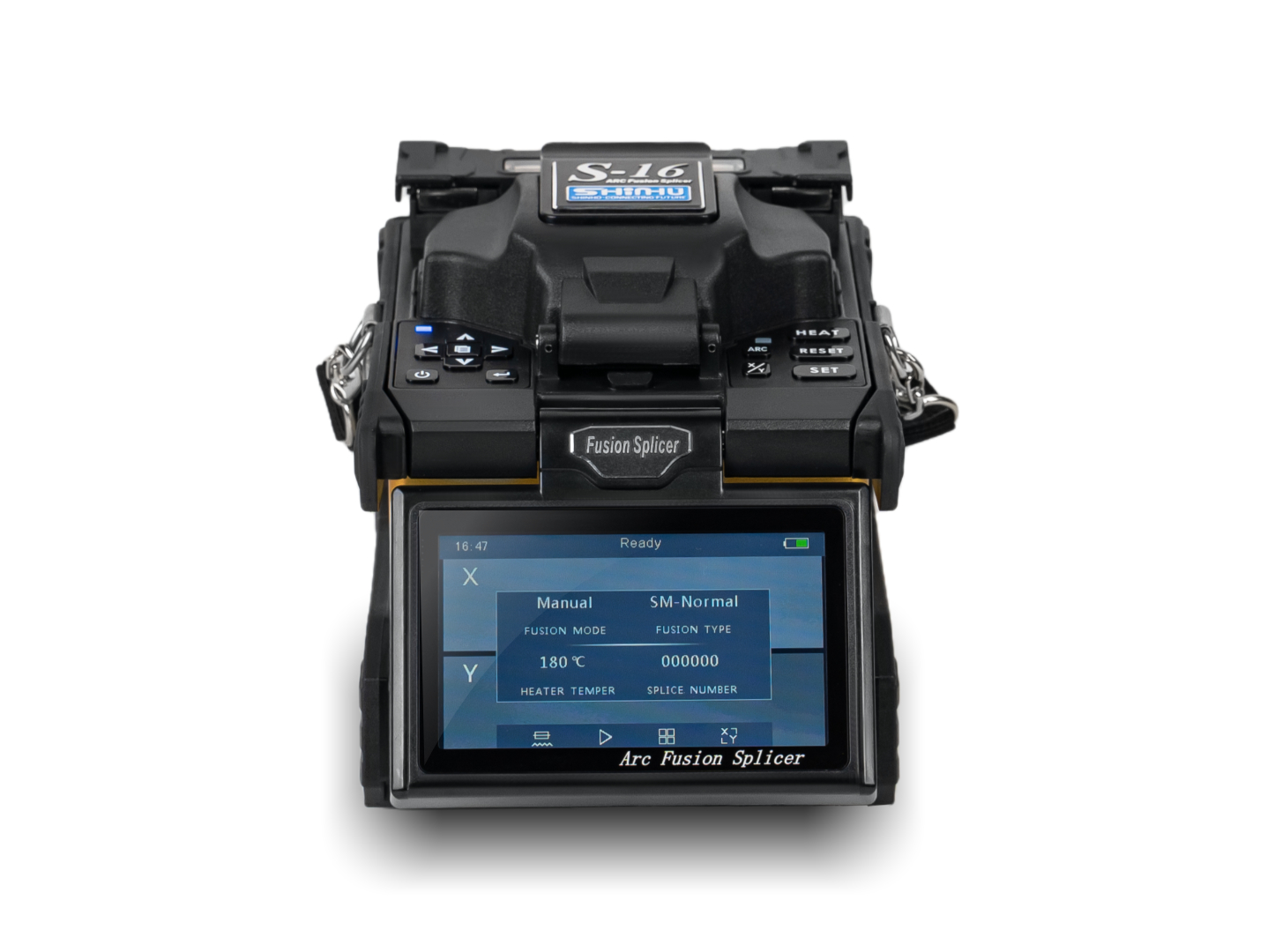

S-16 Handheld Outdoor Fiber Fiber Fusion Splicer.pdf
