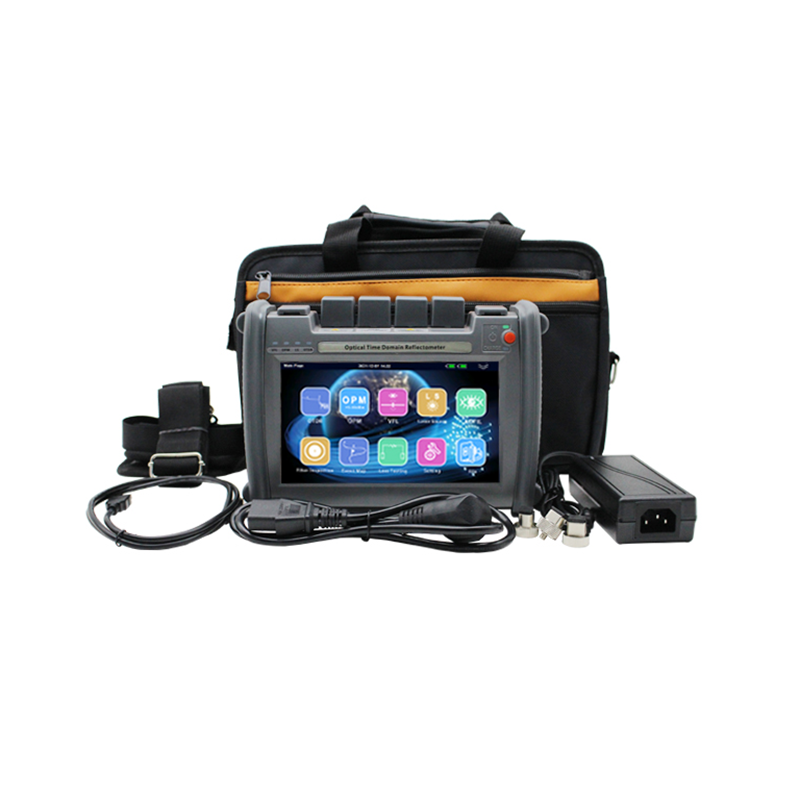

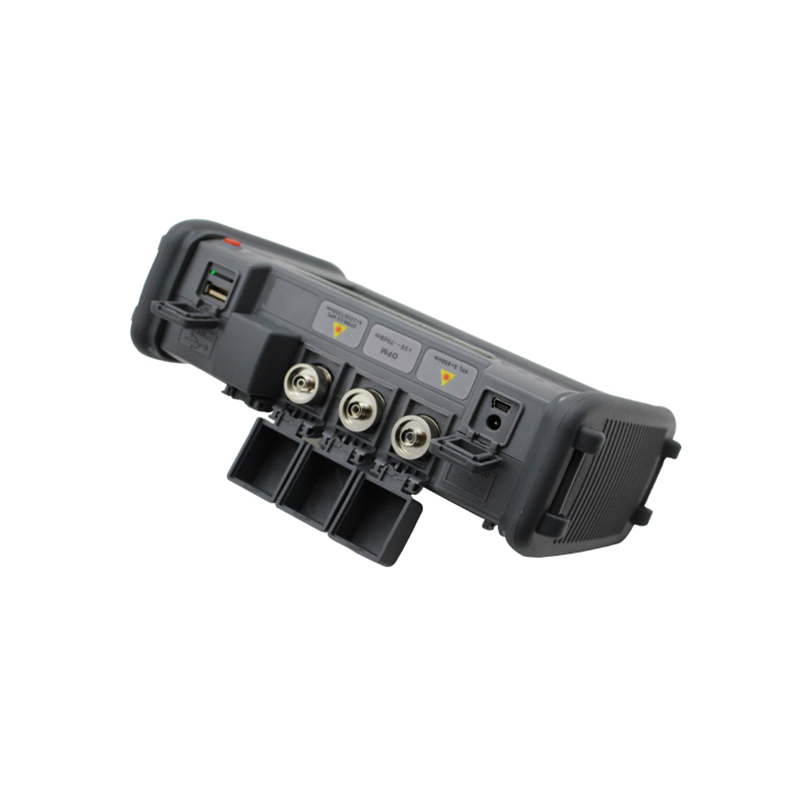

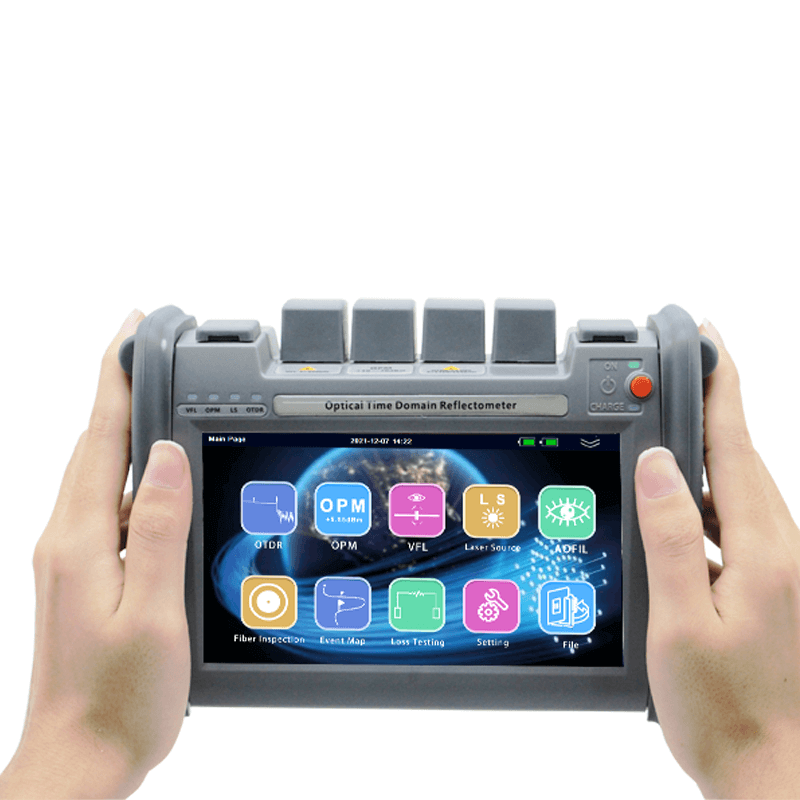

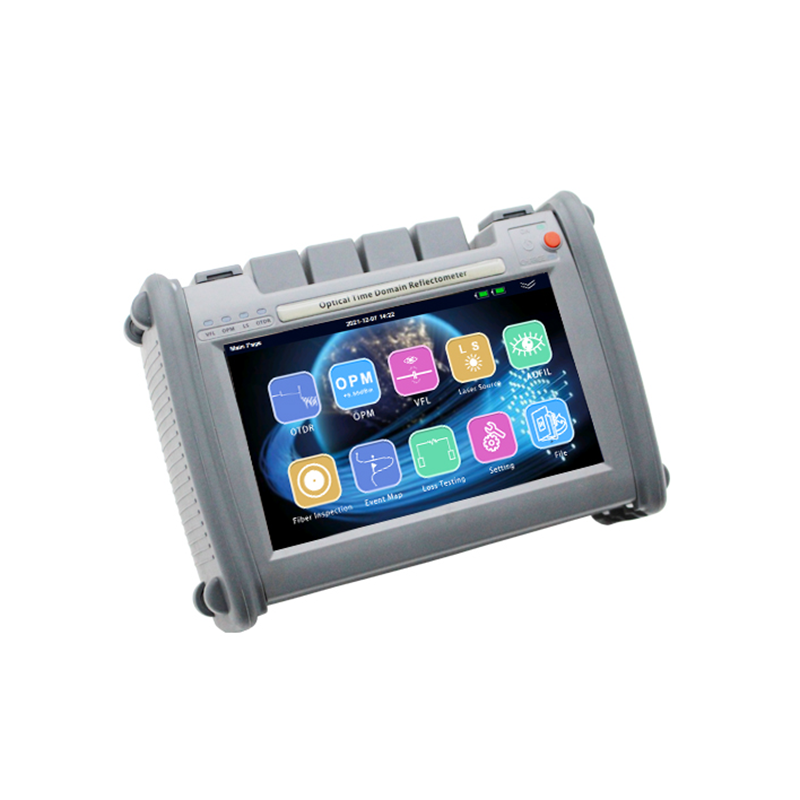

X-2200 OTDR multifuncional

Vários intervalos de comprimento de onda e dinâmicos estão disponíveis
bateria dupla com 20 horas de tempo em espera de
7 polegadas de 7 polegadas Tela de toque em cativeiro
Módulos de função multifuncionais
Disponibilidade:
Quantidade:
  • X-2200

  • Shinho

Descrição do produto



CARACTERÍSTICAS


◆ Interface de usuário conveniente:

• TFT colorido de 7 polegadas LCD

• Tela de toque em cativeiro

• menus de operação amigável e conveniente

◆ Processamento de dados conveniente:

• Armazenamento de dados automático

• Disco USB, cabo USB e dados de exportação de cartão SD

• Módulo 4G transmite dados para a nuvem

◆ Alta confiabilidade:

• Bateria dupla de 20 horas de espera

• resistente à água e à prova de poeira

• Detecção e proteção de luz automáticas

• Temp de operação: -10 ° C ~+50 ° C

• Temp de armazenamento: -40 ° C ~+80 ° C

◆ Módulos multifuncionais de função:

• OTDR/ OPM/ VFL/ Fibra Inspeção/ Perda testando/ fonte a laser/ AOFIL (ou mapa de eventos)

• Diferentes faixas dinâmicas e comprimentos de onda disponíveis (até 45dB, 2 ~ 4 comprimentos de onda)


Aplicações


◆ Teste de rede CATV

◆ Access Teste de rede

◆ Teste de rede LAN/WAN

◆ Teste de rede de metrô

◆ Teste de laboratório e fábrica

◆ Trabalho de problemas em tempo real


ESPECIFICAÇÕES


Comprimento de onda (máx: 4λ)

Modo único

MODO MULTI

1310nm/1490nm/1550nm/1625nm/1650nm

850/1300nm

Faixa dinâmica

32-45dB

22/26dB

Zona morta de eventos/atenuação

0,8m/4m

2m/8m

Min. Resolução de amostragem

0,05m

Máx. Ponto de amostragem

256.000

Linearidade

≤0,05dB/dB

Resolução de perdas

0,001dB

Resolução da distância

0,01m

Precisão da distância

± (1m+rangex3x10-5+resolução de amostragem) (independentemente do índice de refração)

Memória

16G cartão SD (> 100000 dados)

Interface

USB (tipo AX1, tipo BX1)

Bateria

7.4V/2500MAHX2 (baterias de lítio)

Temperatura

Ambiente de ambiente: -10 ° C ~+50 ° C, temperatura de armazenamento: -20 ° C ~+70 ° C

Umidade

≤ 95% (não condensação)

Dimensão/peso

215x155x68mm/1,1 kg (com bateria)


Outros módulos funcionais


Módulo

Parâmetro

Observação

Vfl

1-20MW

10mW em padrão

OPM

Opcional A: -70DBM ~+10DBM;

Opção B: -50DBM ~+23DBM

Opção A em padrão

Fonte a laser

Saída: -5dbm ± 2dB, frequência: cw/270Hz/1kHz/2kHz

Apenas modo único

Aofil

Análise de Link Inteligente Muti-Pulse

Opções

Módulo IoT

Módulo 4G, inclua módulo GPS

Opções


Módulos


Módulo

Comprimento de onda (nm)

Faixa dinâmica (dB)

X2200-S-A32

1310/1550

32/30

X2200-S-A35

1310/1550

35/33

X2200-S-A37

1310/1550

37/35

X2200-S-A40

1310/1550

40/38

X2200-S-A42

1310/1550

42/40

X2200-S-A45

1310/1550

45/40

X2200-S-B32

1625

32

X2200-S-B35

1625

35

X2200-S-B38

1625

38

X2200-S-B40 (filtro)

1625

40

X2200-S-C32

1650

32

X2200-S-C35

1650

35

X2200-S-C38

1650

38

X2200-S-C40

1650

40

X2200-S-AB32

1310/1550/1625

32/30/30

X2200-S-AB35

1310/1550/1625

35/33/32

X2200-S-AB37

1310/1550/1625

37/35/34

X2200-S-AB40

1310/1550/1625

40/38/37

X2200-S-AB42

1310/1550/1625

42/40/38

X2200-S-AC32

1310/1550/1650

32/30/30

X2200-S-AC35

1310/1550/1650

35/33/32

X2200-S-AC37

1310/1550/1650

37/35/34

X2200-S-AC40

1310/1550/1650

40/38/37

X2200-S-AC42

1310/1550/1650

42/40/38

X2200-M26

850/1300

22/26

X2200-SM32

1310/1550/850/1300

32/30/22/26

X2200-SM35

1310/1550/850/1300

35/32/22/26

X2200-SM40

1310/1550/850/1300

40/38/22/26

X2200-S-AP35

1310/1490/1550

35/33/32

X2200-S-AP38

1310/1490/1550

38/36/35
