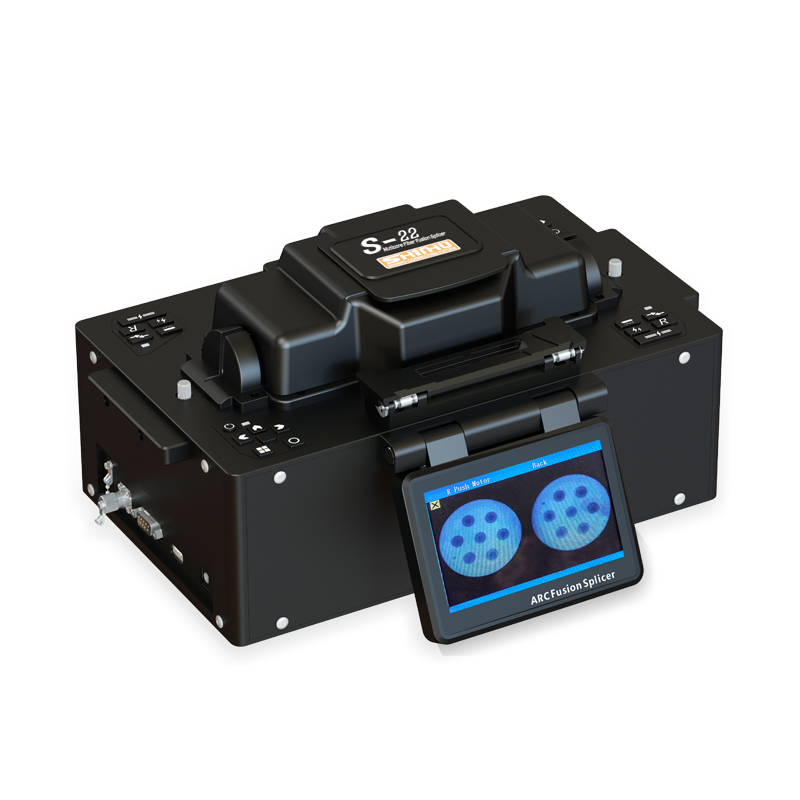

Splicer di fusione in fibra multi-core S-22

Shinho S-22 Splicer di fusione in fibra multi-core è progettato per girare le fibre multi-core, è il primo splicer di fusione in fibra multi-core completamente automatica realizzato in Cina.

Doppia Fibra Endview
2,4,6,7,8 fibre multicore core giuntura
rapida e facile da identificare la disponibilità
di perdita di giunzione a bassa erataggio
:
quantità:
  • S-22

  • Shinho

Descrizione del prodotto


Il primo Splicer di fusione multi-core di ricerca e sviluppo indipendente completamente automatico


◆ Possono essere giunti diversi tipi di fibre

◆ Calibrazione dell'arco in tempo reale, posizione ARC regolabile

◆ Profilo in fibra/Visualizza end Modalità Dual Allineing Technology

◆ Adatto a 125 ~ 250 μm di giunzione di fusione in fibra multipla

◆ Aggiornamento del software di supporto, record fusion/esportazione

◆ Propulsione integrata di precisione e nuovo design di messa a fuoco

◆ Supporto Copertina a prova di vento aperta e vicino al lavoro automaticamente

◆ Con la batteria all'interno, potrebbe essere utilizzato per progetti esterni

◆ Brevetto per imaging a doppia fibra di fibra, vista a faccia in fibra diretta, allineamento più accurato


Maggiori informazioni




Specifiche


Fibra applicabile

Fibre di telecomunicazione: SM/MM/DS/NZDS/EDF

Fibra multi-core: 2, 4, 6, 7, 8 core fibre

Diametro del rivestimento

125 ~ 250 µm

Diametro del rivestimento

250 ~ 900 µm

Lunghezza scissa

9 ~ 15mm (standard)

Vista del metodo di allineamento

PAS e Vista diretta di Fibre End-Face Disponibile

Tipica perdita di giunzione

SMF: 0,03db; Fibra a 4 core: 0,05 dB (ciascun canale); Fibra a 7 core: 0,15 dB (ogni canale)

Tempo di giunzione tipico

Fibra a core singolo <20 secondi; Fibra multi-core <2 minuti

Modalità operativa

Manuale/auto

Modalità di riscaldamento

Manuale/auto

Tempo di riscaldamento tipico

30s tipici, supportare l'impostazione definita dall'utente

Programma di giunzione

40 modalità

Capacità della batteria

Staccabile 6800Mah Li-BATERY

Vita dell'elettrodo

> 2000 volte, facile da sostituire gli elettrodi

Archiviazione dei dati

10000 gruppi Fusion Records, 100 gruppi Immagini

Visualizzazione di visualizzazione

5 'Monitor LCD a colori HD

terminale

Porta USB 2.0, per l'aggiornamento del software, record esportazione, porta RS232, segnale di uscita personalizzabile

Dimensione/peso

330mm (l) x205mm (w) x172mm (h) /6.4kg

CONDIZIONI OFFERIZZATO/ STOCCAZIONE

Altitudine: 0 ~ 5000m; Umidità: 0 ~ 95%; Temperatura: -10 ° C ~+50 ° C; Vento massimo: 15m/s

Alimentazione elettrica

Adattatore, input: AC100 ~ 240 V (50/60Hz), output: DC11 ~ 13.5V, 5A


PACCHETTO


Articolo

Quantità

Articolo

Quantità

Articolo

Quantità

MCF Fusion Spicer

1pc

Cleaver in fibra

1pc

Stripper in fibra

1pcs

Porta in fibra

1PAIR

Elettrodi di riserva

1pe

Manuale dell'utente (Drive USB)

1pc

Adattatore di potenza

1pc

Cavo di alimentazione

1pc

Case di trasporto

1pc
