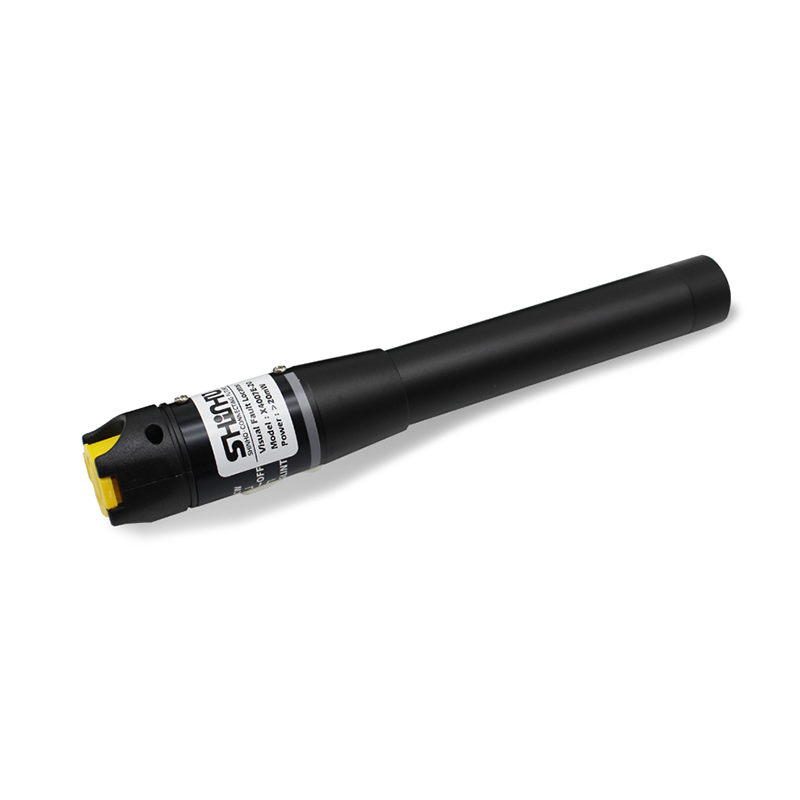

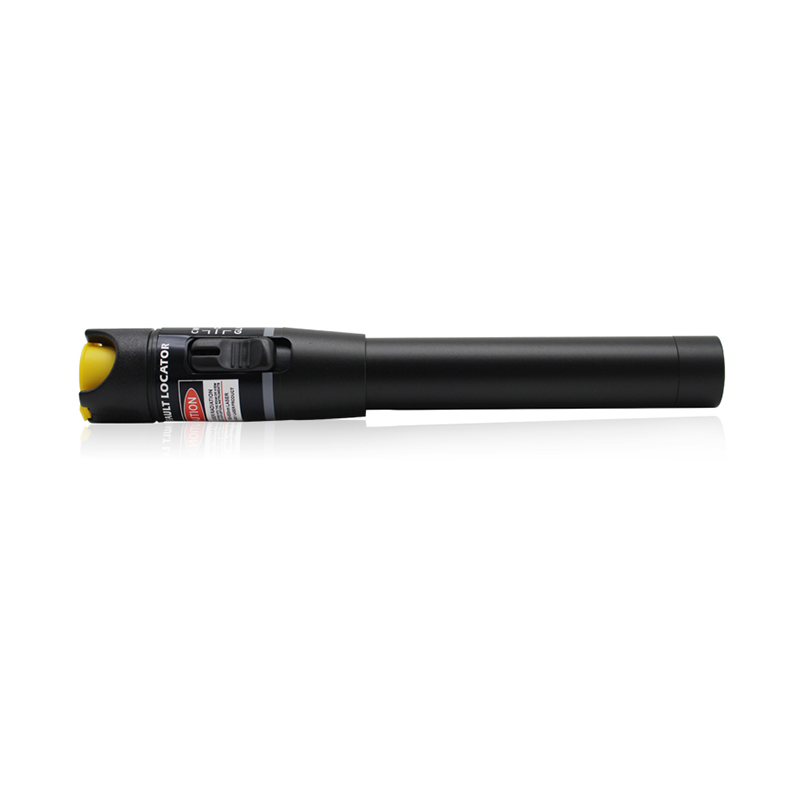

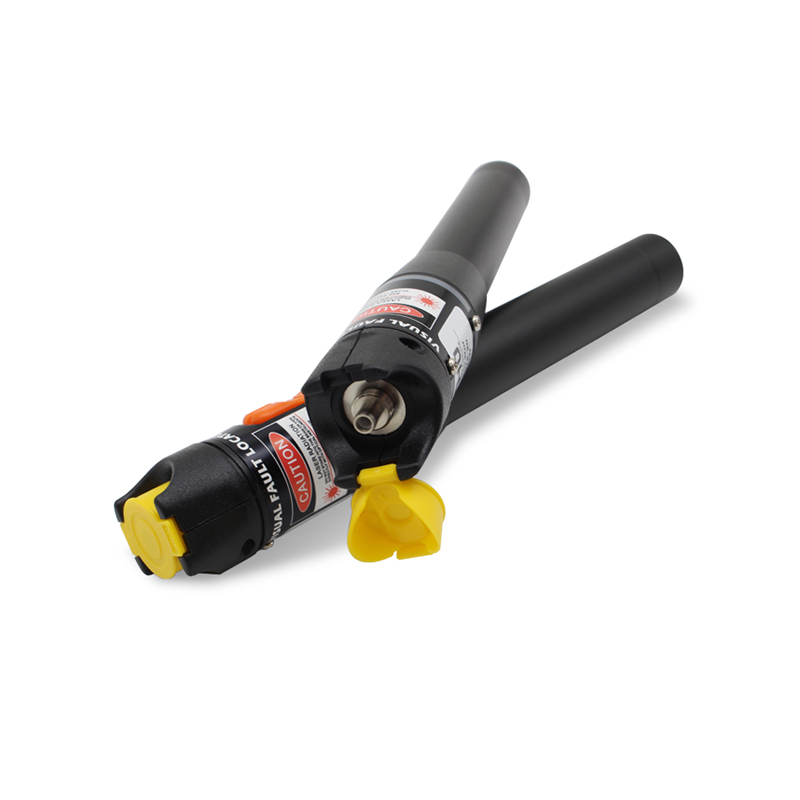

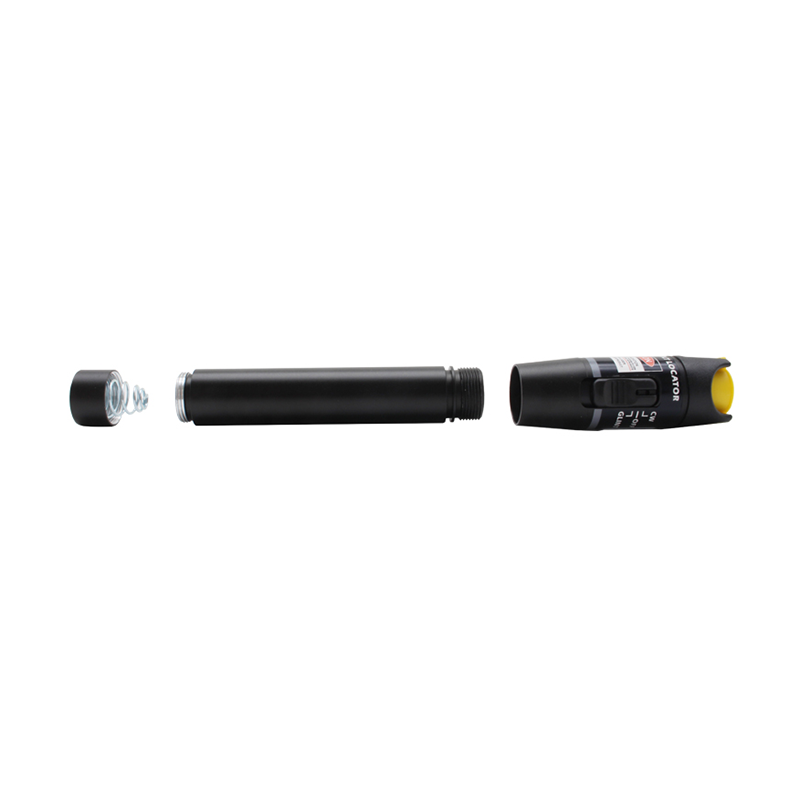

X-4007E Visual Fault Locator VFL

X-4007E Visual Fault Locator(VFL)は、光ファイバーネットワークでの正確な障害検出のために設計された高度なハンドヘルドファイバー光源です。このコンパクトで効率的な光源メーターにより、ユーザーはファイバーケーブルの休憩、曲がり、その他の欠陥を迅速に識別できます。技術者とエンジニアに最適なX-4007Eは、その堅牢な設計と直感的な機能により、信頼性の高いパフォーマンスを保証します。
可用性:
数量:
  • X-4007E

  • シーニョ

製品説明


X-4007E Visual Fault Locator VFLの機能




◆すべてのアルミニウムボディ、ショック耐性

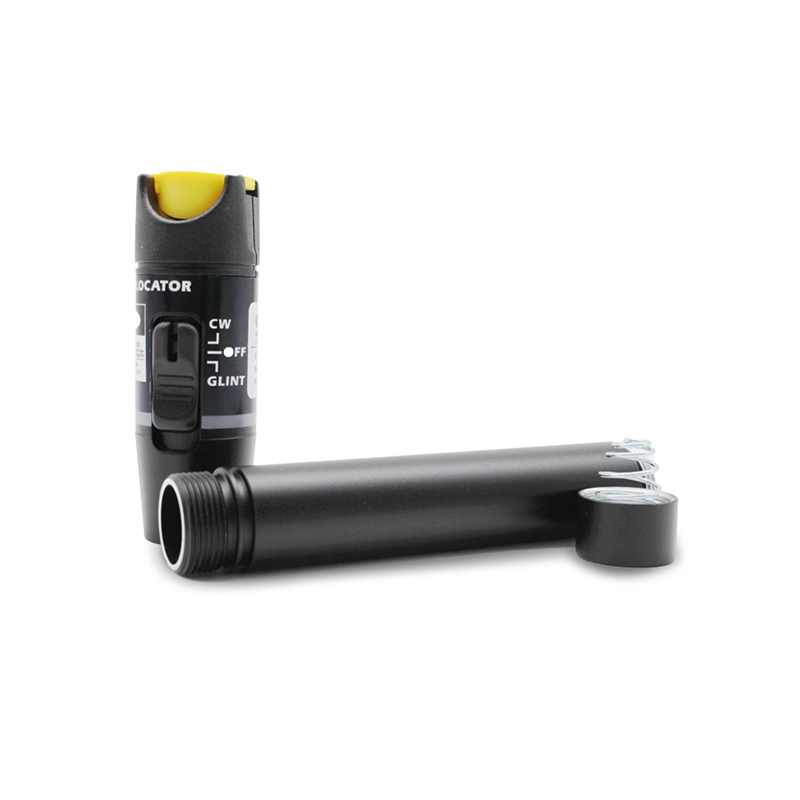

◆単純化された操作のための3位のスライドスイッチ

◆高品質のレーザーヘッド、安定した光放射

◆頑丈なデザイン、ユニバーサルコネクタ、正確な測定





製品の利点

1.  高精度: X-4007Eは、光ファイバーケーブルの最小の問題を効果的に検出する強力なレーザーを備えた、障害の位置を特定する際に例外的な精度を提供します。

2.  ハンドヘルドの利便性: ポータブルのハンドヘルド光ファイバー光源設計により、さまざまな環境で使いやすくなり、オンサイトのテストとメンテナンスのための汎用ツールになります。

3.  ユーザーフレンドリーインターフェイス: シンプルなインターフェイスを装備したこの光ファイバー光源テスターは、操作の容易さを保証し、新しいユーザーの学習曲線を削減します。


仕様


モデル

X-4007E-10

X-4007E-20

X-4007E-30

波長

650±20nm

出力電力

> 10mw

> 20mw

> 30mw

動的距離

8〜12km

12〜15km

18〜22km

モード

連続波(CW)とパルス

ファイバータイプ

sm

コネクタ

2.5mm

パッケージングサイズ

175 x 26 x 26mm

重さ

97g

電源

AAアルカリバッテリー×2

動作温度

-10°C〜+50°C、<90%RH

保管温度

20°C〜+60°C、<90%RH

パッケージ

X-4007E VFL;ユーザーマニュアル;柔らかいキャリングバッグ;ストラップ


製品の使用

X-4007E Visual Fault Locatorは次のことに不可欠です。

●光ファイバーインストール:光源を使用した最終展開前に潜在的な障害を検出することにより、ファイバーの設置の整合性を確保します。

●メンテナンスとトラブルシューティング:既存の光ファイバーシステムの障害を特定して見つけて、ハンドヘルド光ファイバー光源との迅速な修理を促進します。

●ネットワークテスト:パワーメーターや光源テストを含む光ファイバーネットワークのパフォーマンス評価を支援し、信頼できる光源メーターとして機能します。


Product Operate Guide

1.  電源: ディスプレイが点灯するまで、電源ボタンを押し続けます。

2.  波長を選択します: 波長選択ボタンを使用して、テストに目的の波長を選択します。

3.  接続: 適切なアダプターを使用して、VFLをファイバーオプティックケーブルに取り付けます。

4.  障害の位置: 光ファイバーケーブルから出力光を観察します。目に見える光の漏れまたは中止は、潜在的な障害を示します。このプロセスは、デバイスの光学光源機能を利用します。

5.  電源オフ: テスト後に電源ボタンを押し続けてデバイスをオフにします。


ビデオ




よくある質問

1. X-4007Eが障害を検出できる最大距離はどのくらいですか?

a。 最大距離は繊維の種類と波長に依存しますが、通常、光源を使用してシングルモード繊維の最大100キロメートルまでの断層を検出できます。

2。X-4007Eは、さまざまな種類のファイバーケーブルで使用できますか?

a。 はい、シングルモードとマルチモードファイバーケーブルの両方と互換性があり、汎用性の高い光ファイバー光源テスターに​​なります。

3.バッテリーはフル充電でどのくらい続きますか?

a。 このデバイスは、フル充電で最大40時間の連続動作を提供し、電源メーターと光源テスト中の拡張使用を保証します。

4。X-4007Eは屋外での使用に適していますか?

a。 X-4007Eは、極端な気象条件から保護されている限り、屋外の設定を含むさまざまな環境で使用するために設計されています。ハンドヘルドファイバー光源設計により、さまざまなテストシナリオに適応できます。

5. VFLを使用している間、どのような安全上の注意を払う必要がありますか?

a。 常にレーザービームへの直接目の曝露を避け、光学光源を使用しながら害を防ぐために適切な目の保護を使用してください。
