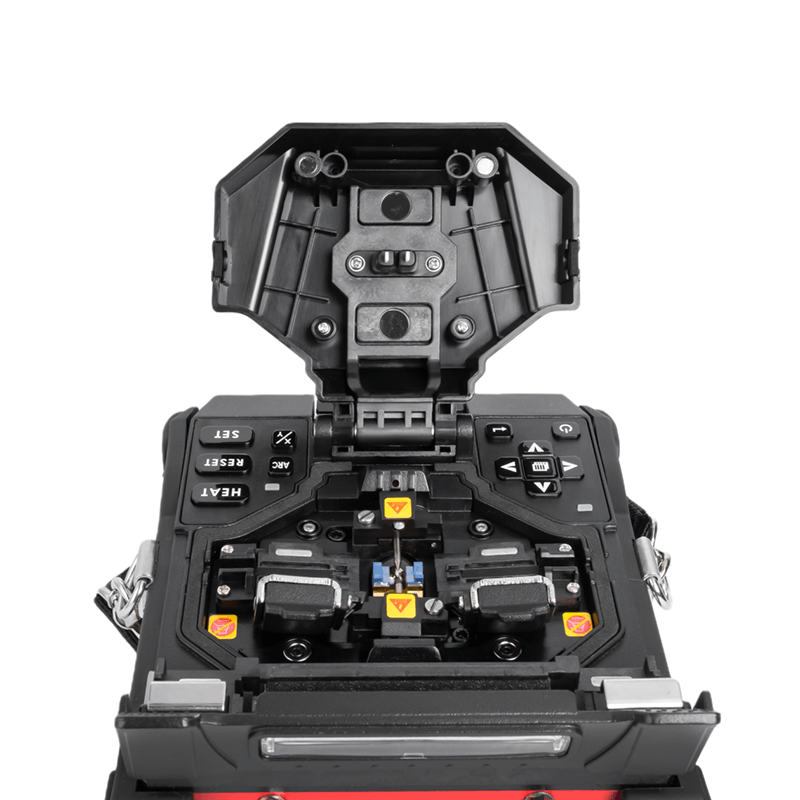

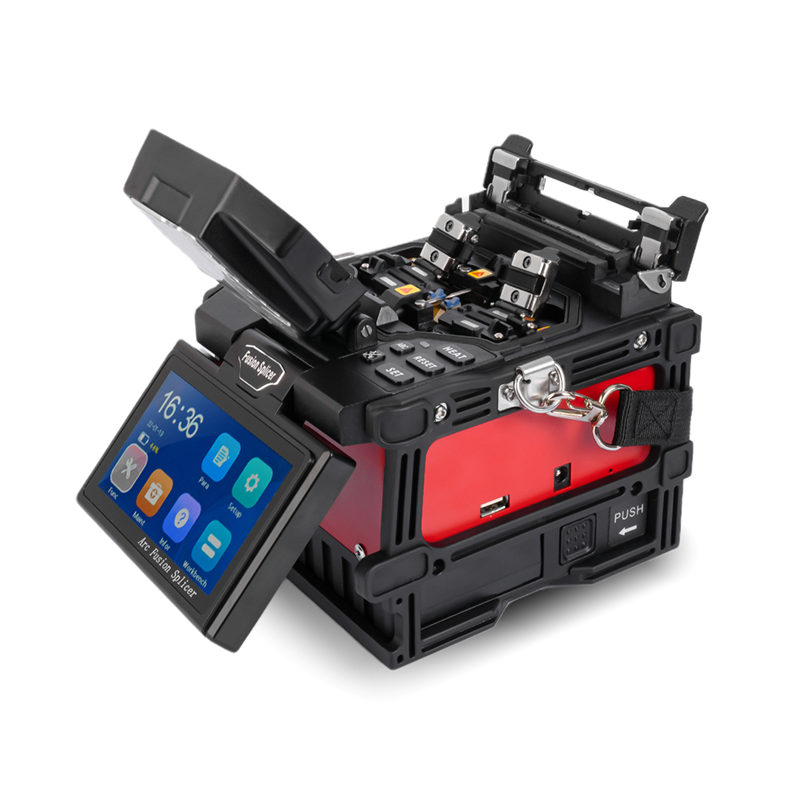

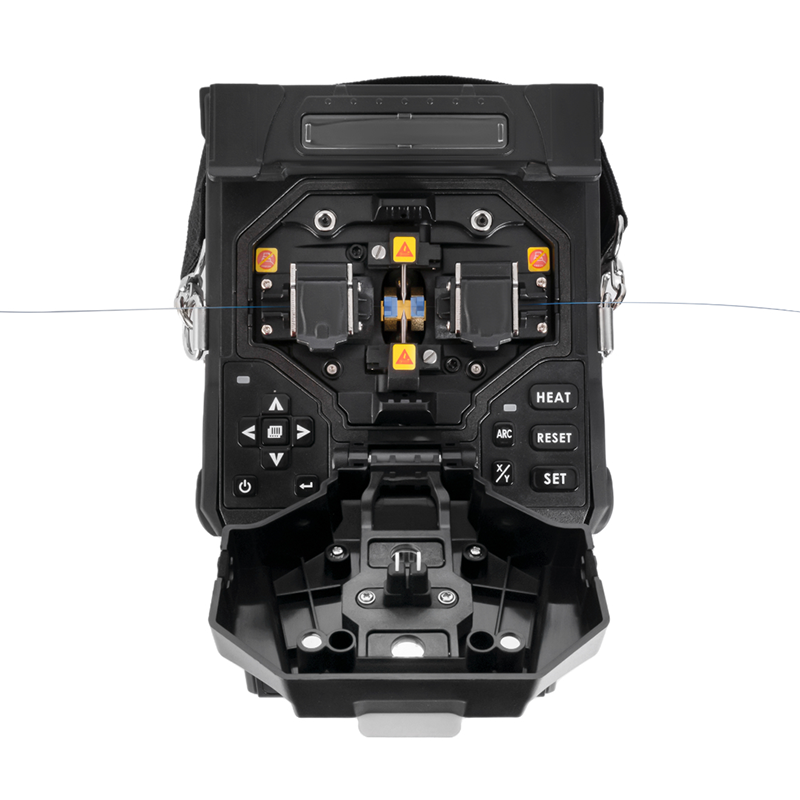

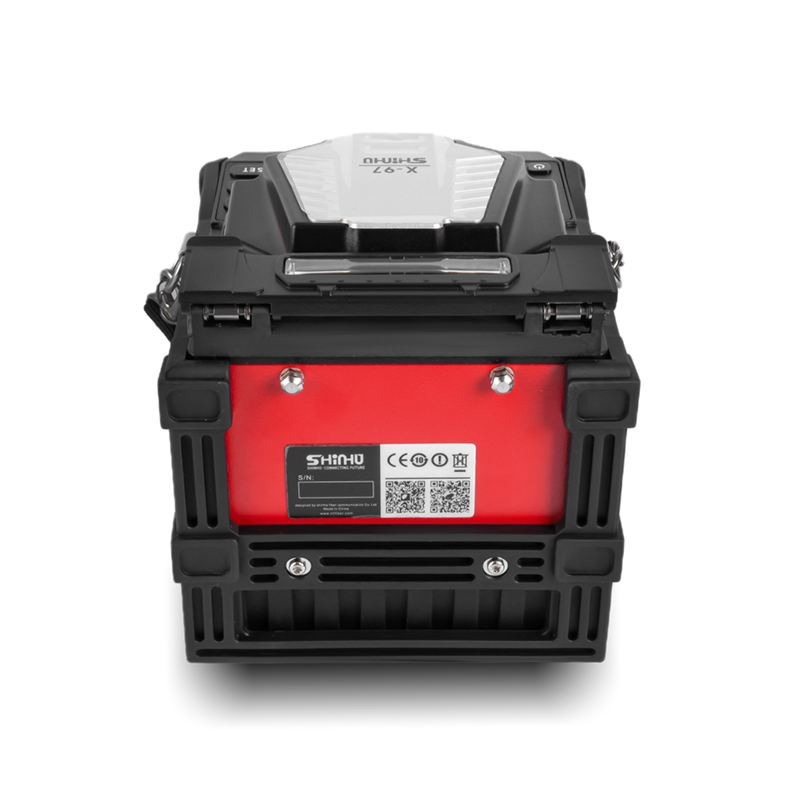

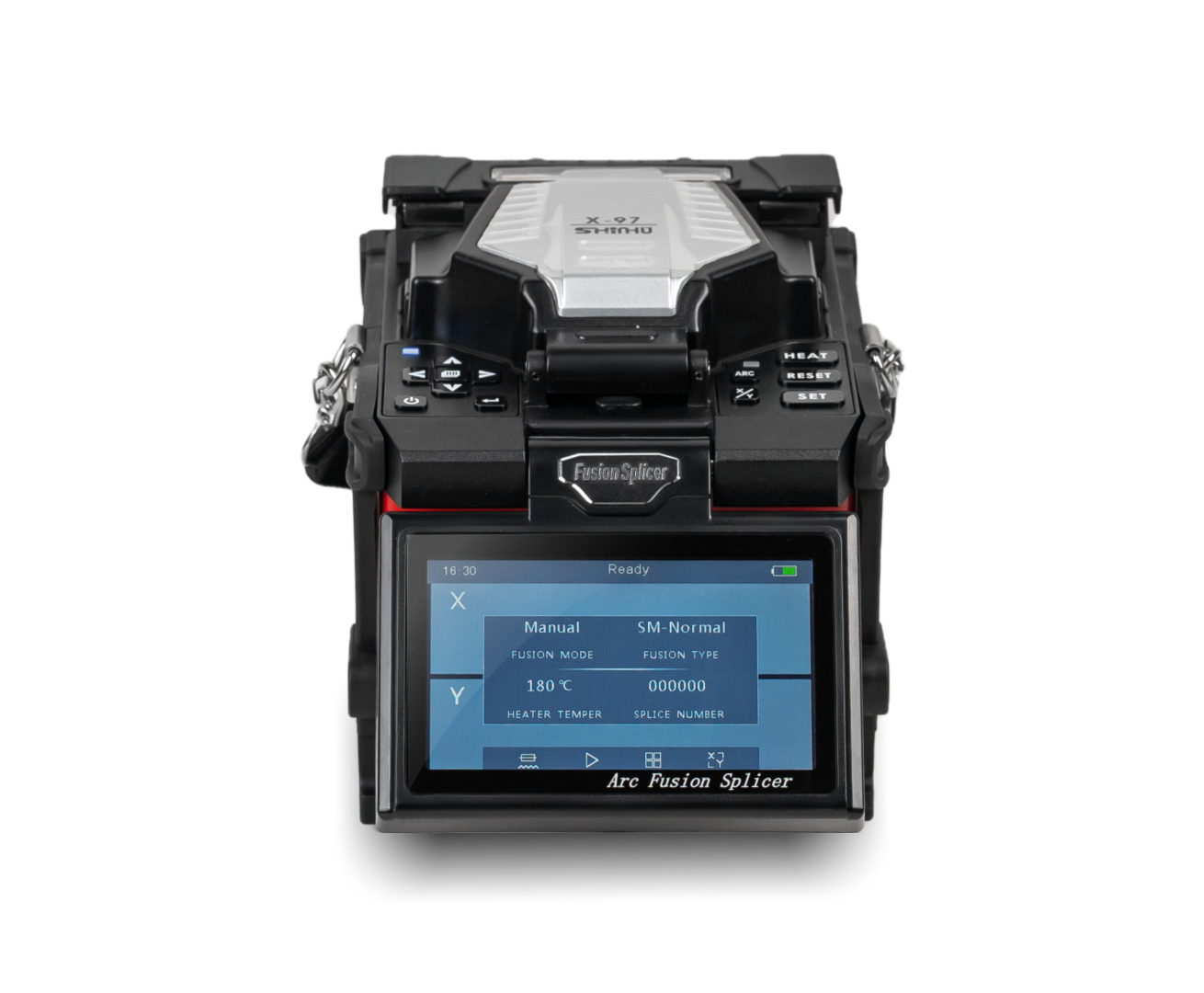

Ручной сварочный аппарат FTTx X-97

Аппарат для сварки волокон X-97 — это аппарат для сварки волокон с 4 двигателями и технологией выравнивания сердцевины волокна, графическим интерфейсом меню и модернизированным процессором. Он имеет очень стабильную производительность и низкие потери при сварке (средние потери менее 0,03 дБ), это очень экономичный сварочный аппарат, подходящий для проектов FTTx/FTTH/безопасности/мониторинга и т. д.

Небольшой размер, портативная конструкция
Низкие потери и высокое качество сварки
Автоматическое и ручное двойное сваривание и режим нагрева
Ударопрочность, устойчивость к падению и адаптация к суровым условиям
Доступность:
Количество:
  • х-97

  • СИНХО

Описание продукта


Специально разработан для проектов FTTx/FTTH


◆ Легкий вес, легко носить с собой.

◆  Быстрое время сварки 7 секунд. / время нагрева трубки 20 сек.

◆  Технология управления Smart ARC

◆  Автоматический нагрев, автоматическое закрытие крышки.

◆  Полностью автоматическое быстрое соединение и нагрев.

◆  Аккумулятор большой емкости, более 250 циклов сварки и нагрева.

◆  Оптоволоконный крепеж 3 в 1, применяется к SM, MM, голому волокну, косичке, ответвительному кабелю, многоволоконному кабелю

◆  Подходит для входа FTTH, мониторинга безопасности и других технологий сварки оптических волокон.


БОЛЬШЕ ИНФОРМАЦИИ



>4000 раз разрядка

Автоматическая калибровка дуги

Индуктивный автоматический нагреватель

Нет отопления без волокна

Долго работающий аккумулятор

250 циклов сварки и нагрева



Условия эксплуатации

环境温度

СПЕЦИФИКАЦИИ


Применимое волокно

G651/G652/G653/G655/G657 и т. д.

Диаметр оболочки

80~150 мкм

Диаметр покрытия

160~3000 мкм

Длина скола

5~16 мм (диаметр покрытия <250 мкм), 16 мм (диаметр покрытия: 250~1000 мкм)

Типичные потери в соединении

G651: 0,01 дБ; G652: 0,02 дБ; G653: 0,04 дБ; G655: 0,04 дБ; G657: 0,02 дБ

Возвратная потеря

>60 дБ

Программа сращивания

40 режимов

Режим работы

Ручной/автоматический

Автоподогрев

Доступный

Время сращивания

7~12 секунд

Время нагрева

20–26 секунд для термоусадочных гильз диаметром 40 и 60 мм.

Увеличение волокна

320X (вид X или Y), 160X (вид X и Y)

Просмотр дисплея

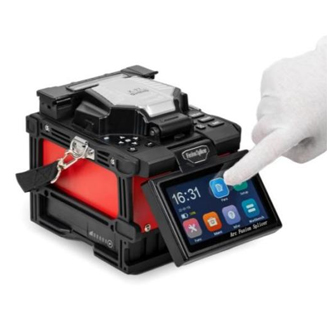

Двойная высокочувствительная камера, цветной сенсорный ЖК-экран HD с диагональю 4,3 дюйма.

Хранение данных

8000 групп записей слияния

Оценка потерь

Доступный

Испытание на растяжение

1,8~2,2 с.ш.

Интерфейс

Интерфейс графического меню, простой в эксплуатации

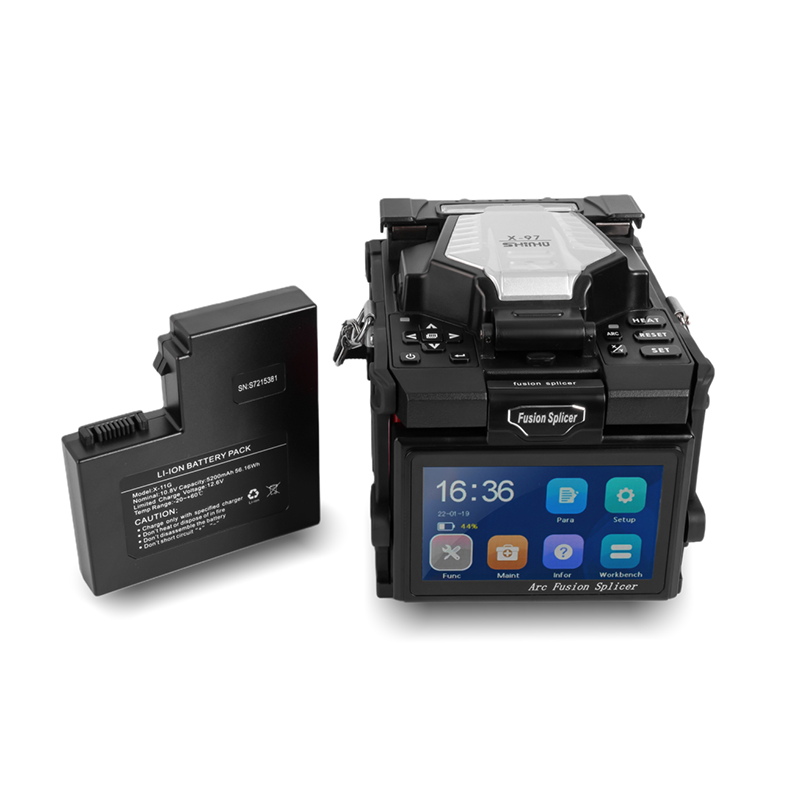

Емкость аккумулятора

Съемная литиевая батарея емкостью 5200 мАч, стандартное время сварки и нагрева — 250 циклов.

Источник питания

Адаптер, вход: 100–240 В переменного тока (50/60 Гц), выход: 11–13,5 В постоянного тока.

Срок службы электрода

Более 4000 дуговых разрядов, легко заменяемых

Терминал

Порт USB 2.0 для обновления программного обеспечения и экспорта записей.

Условия эксплуатации

Высота: 0~5000м; Влажность: 0~95%; Температура: -10°С~+50°С; Максимальный ветер: 15 м/с

Размер/Вес

160 мм (Д) × 140 мм (Ш) × 135 мм (В) (включая резиновый бампер)/2,04 кг (с аккумулятором)

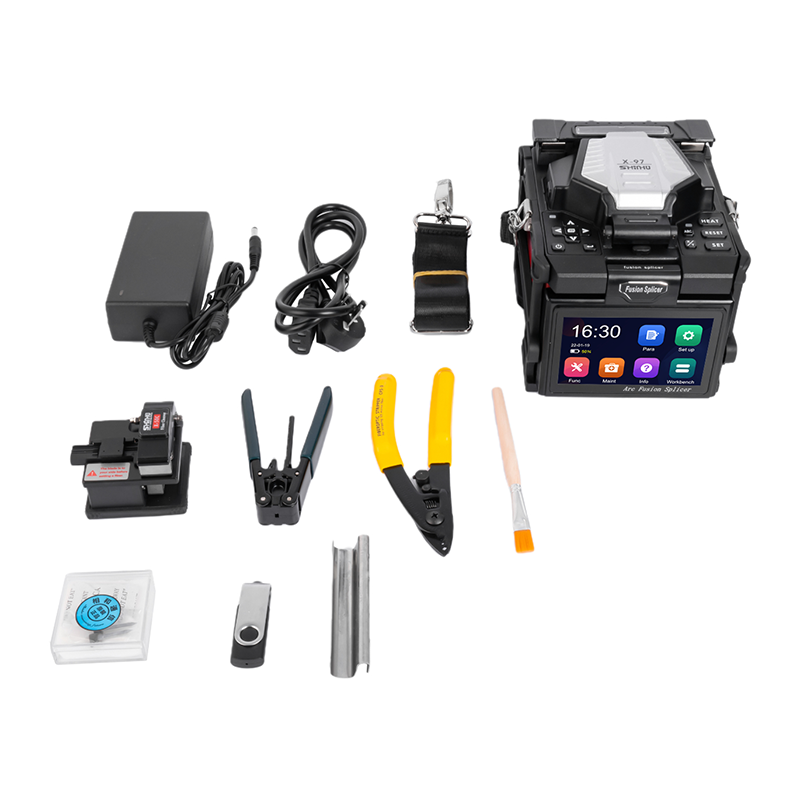

УПАКОВКА


11

Сварочный аппарат

Скалыватель волокна

Инструмент для зачистки кабеля

Стриппер для волокна

Вилка питания

Адаптер питания

Ремень

Запасные электроды

Руководство пользователя

Охлаждающий лоток

Чистящая щетка

Чехол для переноски
