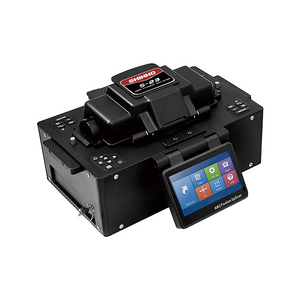

Épisseur de fusion de fibres à noyau creux S-23

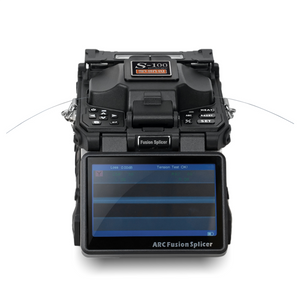

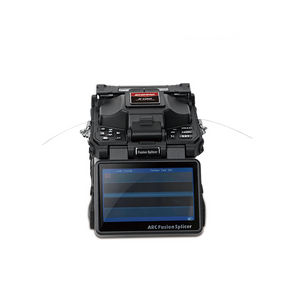

Épisseuse à fusion de petit diamètre S-100

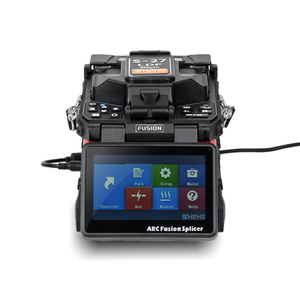

Épisseur de fusion de fibres spécialisé S-37 LDF

Épisseur de fusion de fibres spécialisé S-27 LDF

Épisseur de fusion de fibres multicœurs S-22

Derniers blogs

Épisseur de fusion de fibres à maintien de polarisation S-12PM

Partager avec :

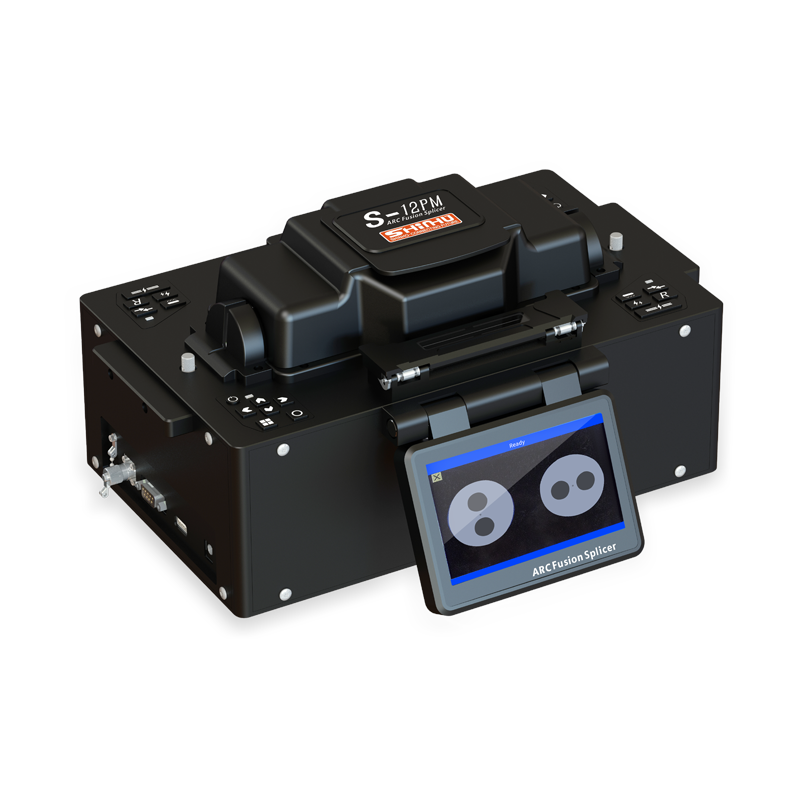

Épisseur de fusion de fibres à maintien de polarisation S-12PM

L'épisseuse de fusion de fibres à maintien de polarisation (PM) SHINHO S-12 est dotée de la dernière technologie d'alignement de fibres précise, elle a des performances très stables et une faible perte de fusion, elle est spécialement conçue pour les fibres Panda, nœud papillon et elliptiques.

Système d'alignement de profil (PAS)
Système d'alignement Endview
entièrement automatique et
alignement des axes du processus d'épissage tourné à 45° et 90°

Disponibilité :

Quantité :



Enquête Télécharger

Modèle:
S-12
Marque:
SHINHO

Description du produit

Description du produit

Conçu pour la fibre de maintien de polarisation

◆ Fonctionnement entièrement automatique

◆ Alignement noyau à noyau, faible perte d'épissage

◆ Prise en charge de l'alignement des fibres sous différents angles

◆ Stockage : enregistrements/images de fusion de 8 000/100 groupes

◆ Étalonnage ARC en temps réel, position ARC réglable

◆ Convient à l'épissage de fibres PM de 60 à 400 μm

◆ Vue directe de la face de l'extrémité de la fibre, alignement plus précis

◆ Technologie d'alignement bimode profil de fibre/vue d'extrémité

◆ Propulsion intégrée précise et nouvelle conception de mise au point

◆ Applicable à l'épissage de diverses fibres, telles que les fibres Panda, nœud papillon et fibres elliptiques

PLUS D'INFOS

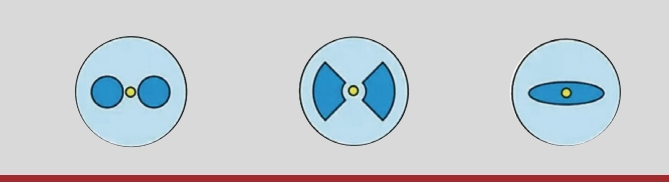

Fibres applicables Panda/Nœud papillon/Elliptique

微信截图_20250427151021

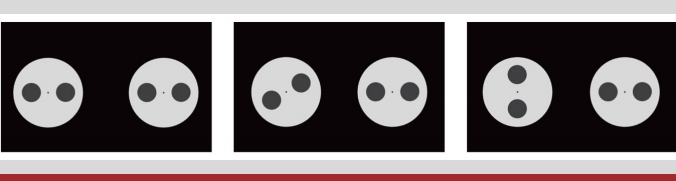

Alignement de rotation de l'axe à un angle spécifique/alignement à 45/90 degrés

微信截图_20250427151225

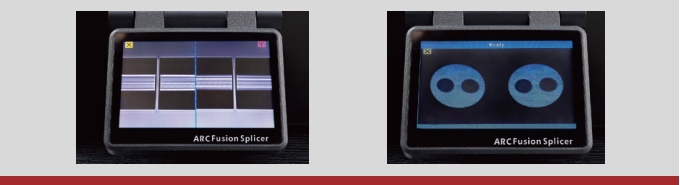

Modes d'alignement multiples Méthode d'alignement avec rotation du profil et vue d'extrémité

微信截图_20250427151336

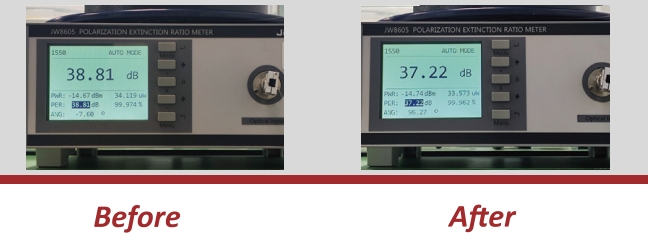

Rapport d'extinction de polarisation 36,8 dB (typique)

微信截图_20250427151414

CARACTÉRISTIQUES

Numéro de modèle	S-12PMS	S-12h	S-12h+
Fibre applicable	Fibres de télécommunication : SM/MM/DS/NZDS/EDF
	Fibres PM : fibre Panda, nœud papillon et fibre elliptique
Diamètre du revêtement	60~80µm	80~125µm	125~400µm
Diamètre du revêtement	135~900μm
Longueur clivée	9 ~ 10 mm (standard)
Méthode d'alignement	Profil et vue d'extrémité de la fibre disponibles
Perte d'épissure typique	SMF : 0,03 dB ; MMF : 0,02 dB ; NZDS : 0,05 dB ; PMF 0,06 dB
Temps d'épissure typique	SMF/MMF : 20 secondes ; PM : <60 secondes
Perte de retour	>60dB
Mode de fonctionnement	Manuel/Automatique
Mode de chauffage	Manuel/Automatique
Programme d'épissage	40 modes
Temps de chauffage typique	25 typiques, pourraient être personnalisés
Taux d'extinction	36,8 dB (PANDA)
Fonction d'épissage PM	Prise en charge de l'épissage à 0, 45 degrés et 90 degrés
Durée de vie de l'électrode	>2000 fois, facile à remplacer les électrodes
Stockage des données	10 000 enregistrements de fusion de groupes, 100 images de groupes
Affichage de l'affichage	Moniteur LCD couleur HD 5'
Terminal	Port USB 2.0, pour mise à niveau du logiciel, exportation d'enregistrements, port RS232, signal de sortie personnalisable
Dimension	330 mm (L) x 205 mm (L) x 172 mm (H)
Poids	6,3kg
État de fonctionnement	-10°C~+50°C
Conditions de stockage	-20°C~+60°C
Alimentation	Adaptateur, entrée : AC100~240 V (50/60 Hz), sortie : DC12.0v⎓10.0A

EMBALLER

Article	Quantité	Article	Quantité	Article	Quantité
S-12PMS	1 pièce	S-12h	1 pièce	S-12h+	1 pièce
Couperet de fibre X-53D	1 pièce	Couperet de fibre X-50F	1 pièce	—	—
Décapant de fibres	1 pièce	Décapant de fibres	1 pièce	Décapant de fibres	1 pièce
Supports de fibres	1 paire	Supports de fibre	2 paires	Supports de fibres	3 paires
Électrodes	1 paire	Électrodes	1 paire	Électrodes	1 paire
Adaptateur fibre	1 paire	Adaptateur fibre	1 paire	Adaptateur fibre	1 paire
Manuel d'utilisation (pilote USB)	1 pièce	Manuel d'utilisation (pilote USB)	1 pièce	Manuel d'utilisation (pilote USB)	1 pièce
Adaptateur secteur	1 pièce	Adaptateur secteur	1 pièce	Adaptateur secteur	1 pièce
Cordon d'alimentation	1 pièce	Cordon d'alimentation	1 pièce	Cordon d'alimentation	1 pièce
Étui de transport	1 pièce	Étui de transport	1 pièce	Étui de transport	1 pièce
