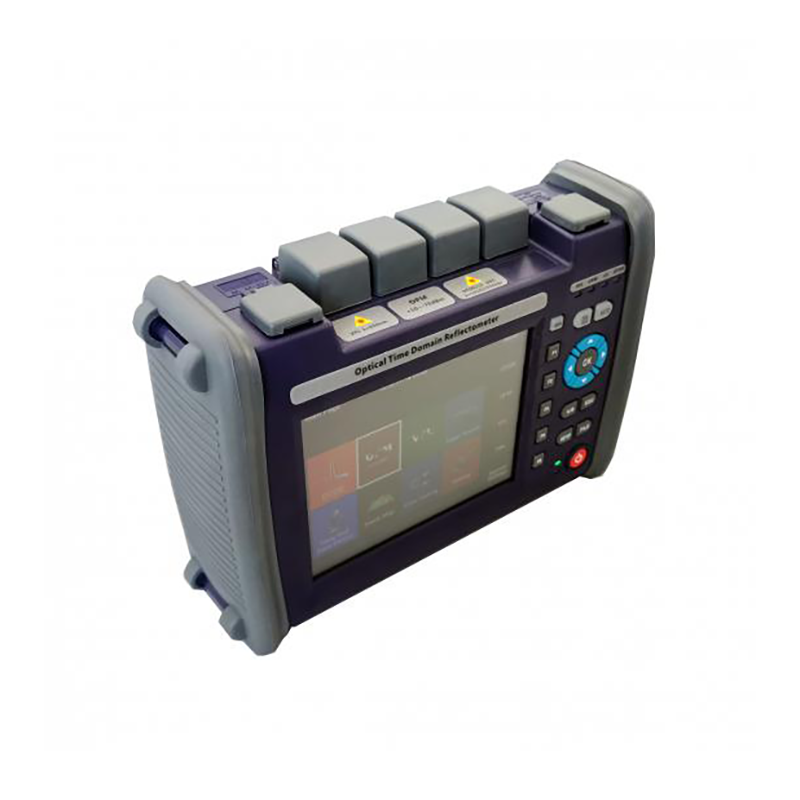

X-2100 OTDR multifunzione

Disponibilità:
Quantità:
  • X-2100

  • Shinho

Descrizione del prodotto



CARATTERISTICHE


◆ Sono disponibili varie lunghezze d'onda e gamme dinamiche

◆ Risoluzione massima di campionamento: 5 cm

◆ Con VFL, misuratore di alimentazione, fonte laser, mappa degli eventi, ecc.

◆ Design GUI in userico, facile da utilizzare

◆ Eccellente per la misurazione a corto raggio, zona morta: 0,8 m/4m

◆ Pulsante fisico sensibile al touch e solido lavora insieme per una perfetta esperienza utente

◆ Supporto Funzioni di analisi multiple sui risultati del test: perdita di rendimento del segmento, perdita di ritorno del punto evento, confronto multi -curve, schermate rapide


Applicazioni


◆ Test della rete CATV

◆ Accesso ai test di rete

◆ Test di rete LAN/WAN

◆ Test della rete metropolitana

◆ Test di laboratorio e fabbrica

◆ Scatto di problemi in tempo reale



Specifiche generali


Display

TFT-LCD da 5,6 pollici (touch screen) 640 × 480

Batteria

Batteria al litio da 7,4 V/2500 mAh × 2, test continua: 8 ore (back luminio), Tempo di ricarica: 3 ore

Adattatore di potenza

Alimentazione: input: 100 ~ 250 V AC, 50-60 Hz, 3A max; Output: 12 V DC; Potenza: 35W

Archiviazione dei dati

SD 16G SD, 100.000 gruppi di dati

Interfaccia

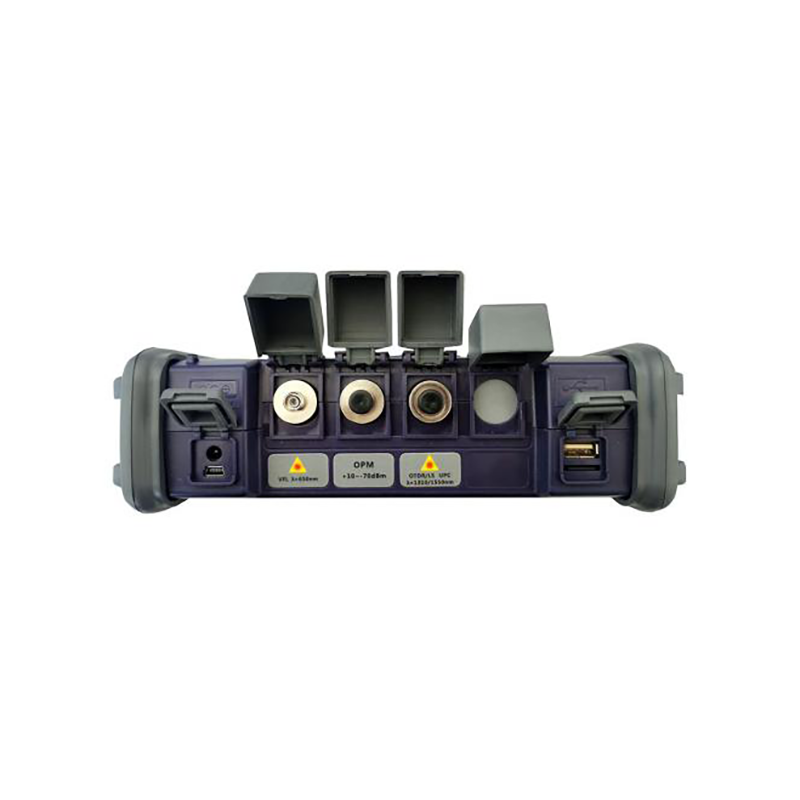

USB A Tipo × 1, Micro-USB × 1

Temp

-10 ℃ ~+50 ℃

Temperatura di archiviazione

-20 ℃ ~+70 ℃

Umidità

≤95% (non condensazione)

Dimensione

215 × 155 × 68 mm / 1,1 kg (con batteria)

Pacchetto

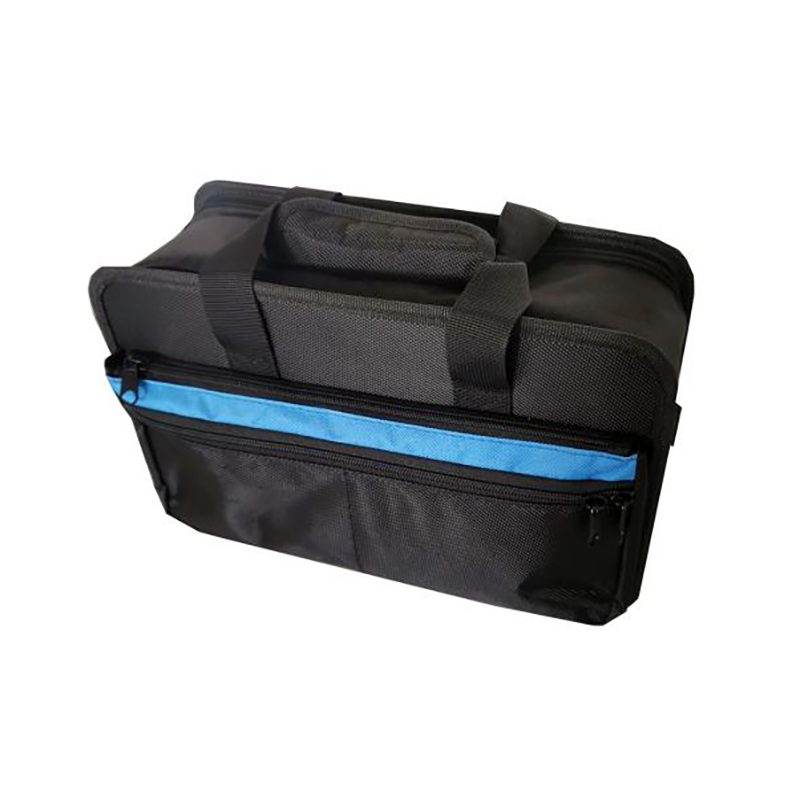

X-2100 OTDR; cavo di alimentazione; Adattatore di potenza; FC, adattatore SC; Batteria al litio; Cavo USB; Scheda SD; Guida per l'utente; Borsa da trasporto; cintura da polso; Penna touch screen


Specifiche tecniche


Larghezza del polso

3ns/5ns/10ns/20ns/50ns/100ns/200ns/500ns/1μs/2μs/5μs/10μs/20μs

Distanza di test

500m/1 km/2km/5 km/10 km/20 km/40 km/80 km/120 km/200 km/240 km

Risoluzione del campionamento

Minimo 5 cm

Punto di campionamento

256.000 punti massimi

Linearità

≤0,05db/db

Indicazione in scala

Asse X: 4 ~ 70m/Div, A asse: 0,09 ~ 5db/div

Soglia di perdita

0,01db

Risoluzione delle perdite

0,001 dB

Risoluzione a distanza

0,01m

Precisione della distanza

± (1M+distanza di misurazione × 3 × 10-5+risoluzione di campionamento) (esclusa l'incertezza IOR)

Impostazione di rifrazione

1.2000 ~ 1.5999, 0.0001 passo


Altri moduli funzionali


Modulo

Parametro

Nota

VFL

1-20MW

10 MW in default

OPM

Opzione A: -70dbm ~+10dbm; Opzione B: -50dbm ~+23dbm

Opzione A in default

Fonte laser

Output: -5dbm ± 2db, Frequenza: CW/270Hz/1KHz/2KHz



Modelli


Modulo

Lunghezza d'onda (nm)

Intervallo dinamico (DB)

Zona morta di evento/attenuazione (M)

X-2100-S-A28

1310/1550

28/26

0.8/4

X-2100-S-A32

1310/1550

32/30

0.8/4

X-2100-S-A35

1310/1550

35/33

0.8/4

X-2100-S-A37

1310/1550

37/35

0.8/4

X-2100-S-A40

1310/1550

40/38

0.8/4

X-2100-S-A42

1310/1550

42/40

0.8/4

X-2100-S-B28

1625

28

0.8/4

X-2100-S-B32

1625

32

0.8/4

X-2100-S-B35

1625

35

0.8/4

X-2100-S-B38

1625

38

0.8/4

X-2100-S-C26

1650

26

0.8/4

X-2100-S-C32

1650

32

0.8/4

X-2100-S-C35

1650

35

0.8/4

X-2100-S-C38

1650

38

0.8/4

X-2100-S-AB32

1310/1550/1625

32/30/30

0.8/4

X-2100-S-AB35

1310/1550/1625

35/03/32

0.8/4

X-2100-S-AB37

1310/1550/1625

37/01/34

0.8/4

X-2100-S-AB40

1310/1550/1625

40/38/37

0.8/4

X-2100-S-AB42

1310/1550/1625

42/40/38

0.8/4

X-2100-S-AC32

1310/1550/1650

32/30/30

0.8/4

X-2100-S-AC35

1310/1550/1650

35/03/32

0.8/4

X-2100-S-AC37

1310/1550/1650

37/01/35

0.8/4

X-2100-S-AC40

1310/1550/1650

40/38/37

0.8/4

X-2100-S-AC42

1310/1550/1650

42/40/38

0.8/4

X-2100-M26

850/1300

22/26

1.2/5

X-2100-SM32

850/1300/1310/1550

26/02/32/30

SM : 0,8/4 mm : 1.2/5

X-2100-SM35

850/1300/1310/1550

26/02/35/33

SM : 0,8/4 mm : 1.2/5

X-2100-SM40

850/1300/1310/1550

26/02/40/38

SM : 0,8/4 mm : 1.2/5

X-2100-S-AP35

1310/1490/1550

35/03/33

0.8/4
